رقم الموديل: CNW330 10-40 كيلو فولت أمبير
القدرة الاسمية: 10-40 كيلو فولت أمبير
الجهد الاسمي: 208 فولت تيار متردد
نطاق جهد الإدخال الأقصى: ±20%
التردد الاسمي: 50/60 هرتز
رقم الصنف :
CNW330 10-40KVAالنظام (موك) :
1قسط :
T/Tأصل المنتج :
Chinaلون :
RAL7035ميناء الشحن :
Shenzhenمهلة :
3 weeksوزن :
273-602 Kgطلب

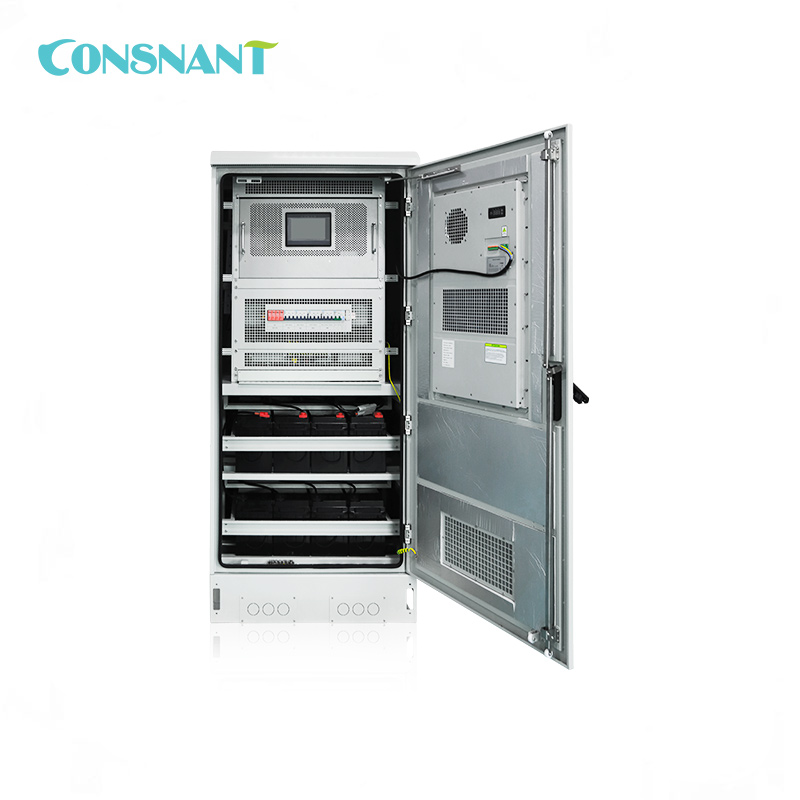

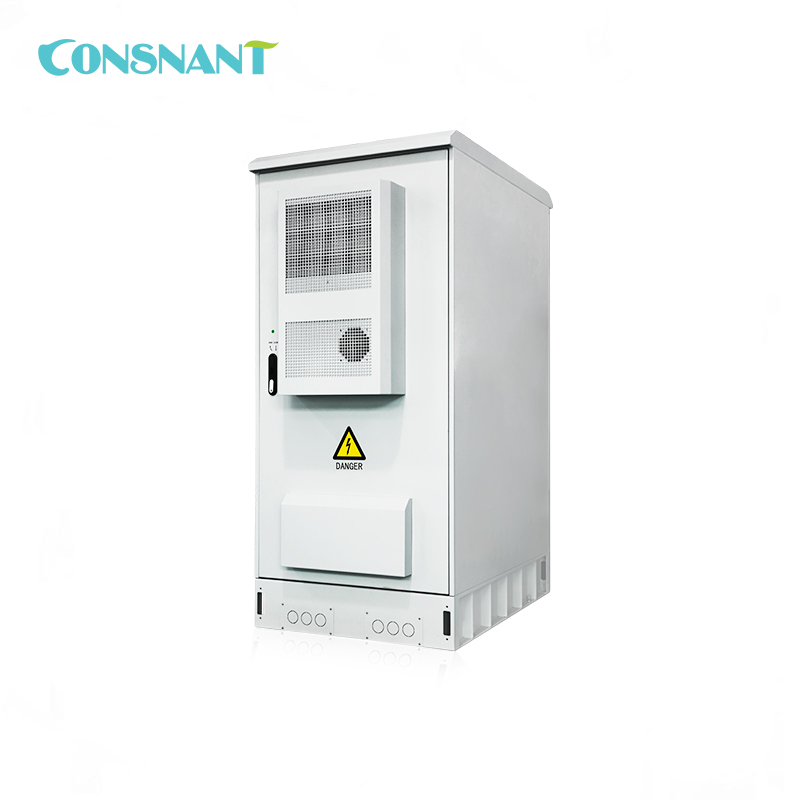

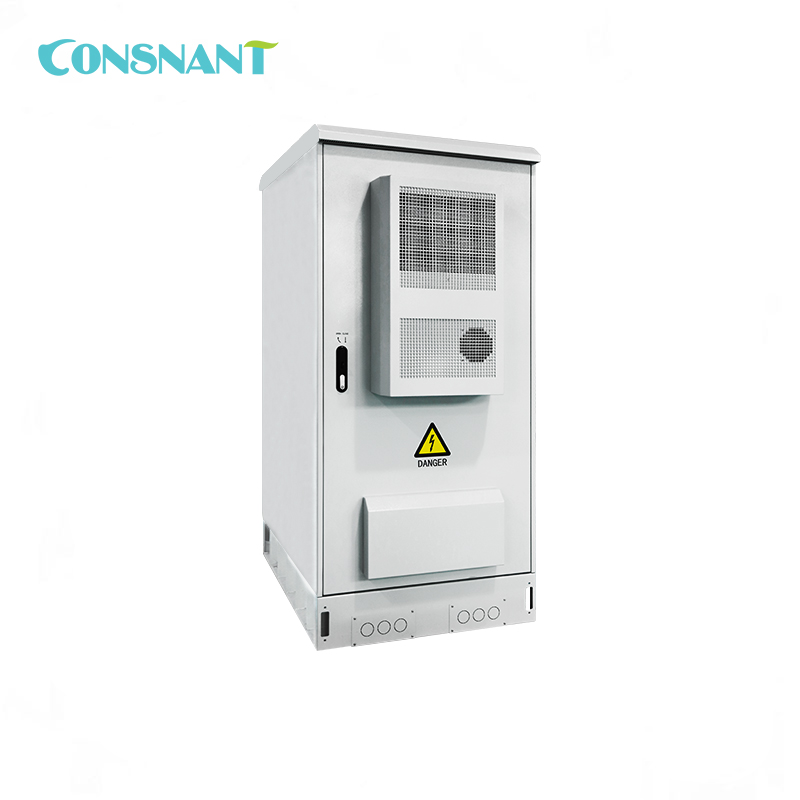

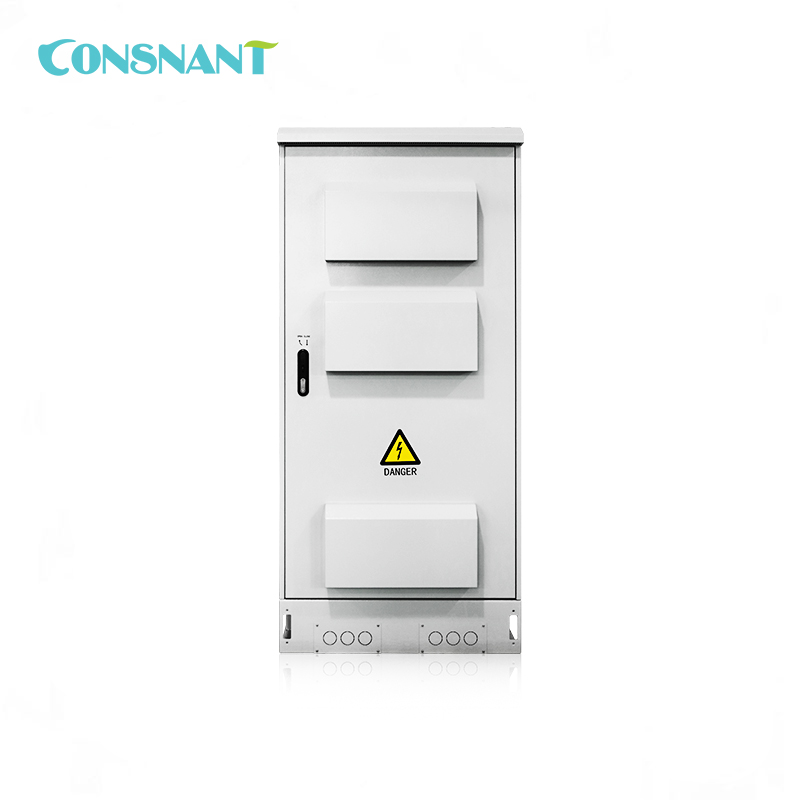

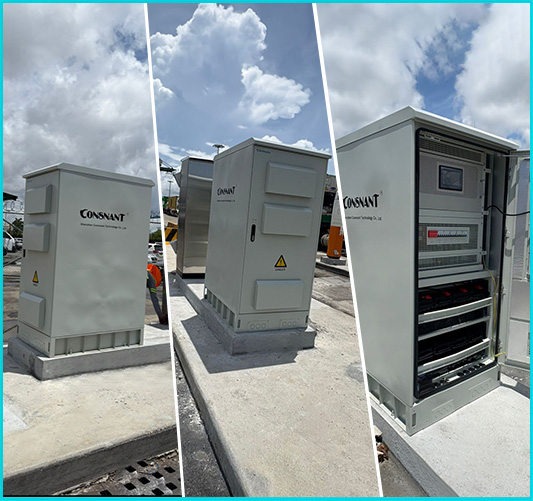

تم تصميم سلسلة UPS الخارجية CNW330 الخاصة بنا خصيصًا لمحطات الاتصالات الأساسية.سواء تم استخدامه في المواقع النائية أو الشبكات الحضرية، يمكن لفريقنا المتخصص التصميم حلول لمختلف سيناريوهات التطبيق، سواء في الهواء الطلق أو في الأماكن المغلقة، لضمان سلاسة تشغيل معدات الطاقة.

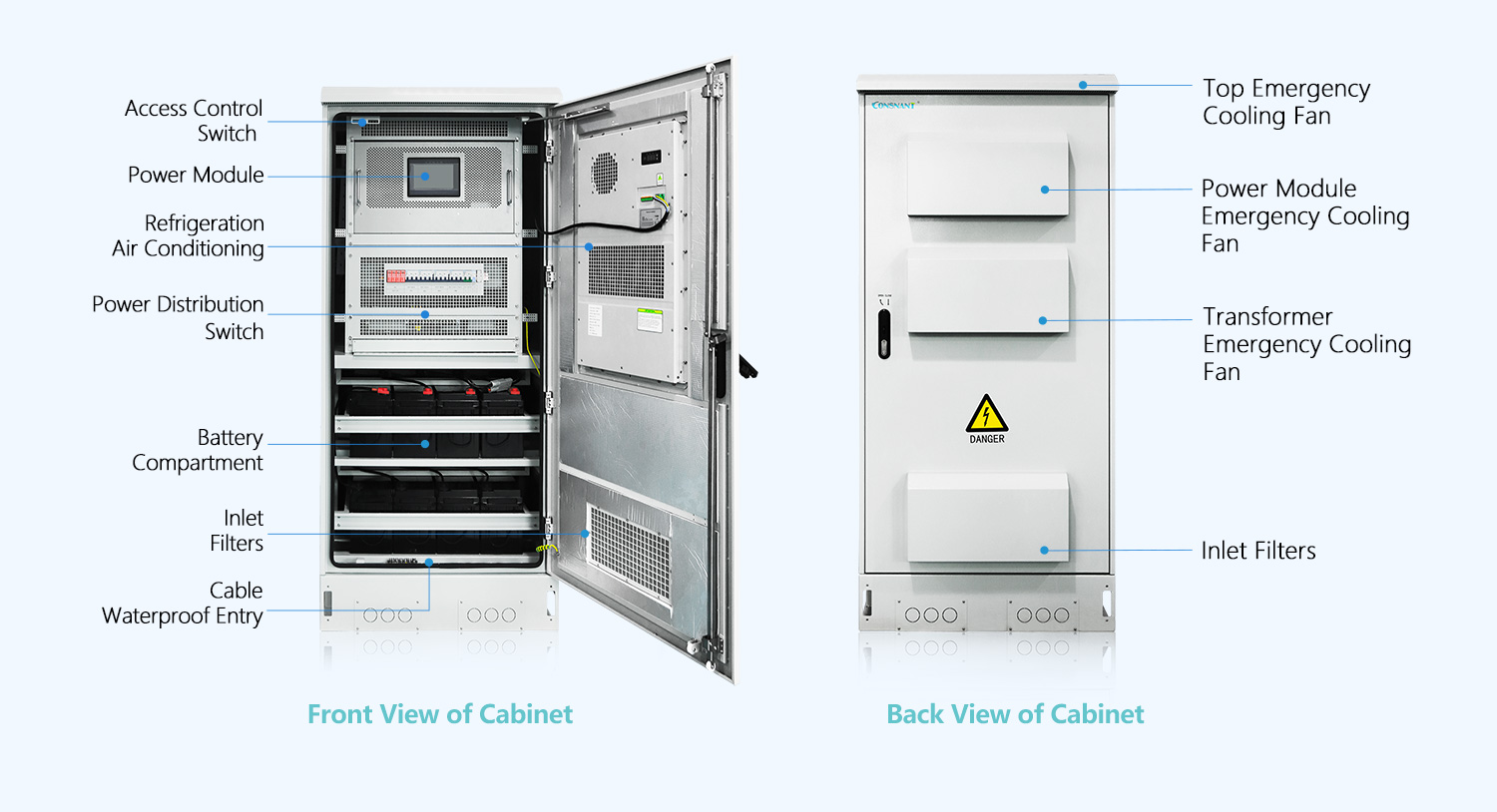

مخطط تخطيط النظام:
يتكون نظام UPS من الكتل التالية:
مقوم
يقوم بتحويل طاقة التيار المتردد الداخلة إلى طاقة تيار مستمر، والوظائف هي التالية:
- تغذية العاكس بالتيار المستمر.
- شحن البطارية تلقائيًا. اشحن البطارية حتى ٨٠٪ أولًا، ثم اشحنها بجهد ثابت.
يقتصر تيار الشحن على 15% من قيمة البطارية Ah (المخزنة في الذاكرة!) سيتم تنفيذ تيار الشحن هذا فقط عندما لا يتجاوز إجمالي الناتج 110% من القيمة المقدرة.
بطارية خارجية
يوفر الطاقة المحجوزة لتشغيل الحمل عندما لا يكون هناك إدخال طاقة إلى جهاز UPS.
مرشح التخفيض التوافقي (اختياري)
يُقلل الفلتر، الموجود في المرحلة الأمامية للمُقوِّم، التشوه التوافقي لتيار الدخل. يتكون من مُحَثَّين وعدة مُكثِّفات، وهو محمي بفيوز.
العاكس
يُحوّل طاقة التيار المستمر من مُقوّم أو بطارية إلى طاقة تيار متردد. ويبقى في حالة تشغيل دائمة لتزويد الحمل بالطاقة.
مفتاح ثابت
يسمح بالتبديل تلقائيًا أو يدويًا بين خرج العاكس وخرج تجاوز التجاوز في الوقت الفعلي.
في الوقت نفسه، يحتوي هذا المفتاح الثابت على جهاز "حماية التغذية العكسية" لمنع ردود الفعل الحالية الناجمة عن أعطال SCR غير الطبيعية.
SWMB
شغّل مفتاح SWMB وأطفئ المفاتيح الأخرى SWIN، SWBY، أو SWOUT، وسيتم عزل وحدة UPS لأغراض الصيانة. عند هذه النقطة، لا يزال بإمكان الحمل الحصول على الطاقة دون أي تأثر، نظرًا لعدم وجود جهد داخل وحدة UPS (يوجد الجهد فقط في كتلة طرف الإدخال/الإخراج وقسم المفتاح. أما في وحدات UPS ذات المخرج ثلاثي الطور، فلا ينفصل خط المحايد!).
المعايير الفنية
نموذج | سي إن دبليو 330-10 كيه | سي إن دبليو 330-15 ك | سي إن دبليو 330-20 ك | سي إن دبليو 330-30 ك | CNW330-40 كيلو فولت أمبير |
سعة | 10 كيلو فولت أمبير | 15 كيلو فولت أمبير | 20 كيلو فولت أمبير | 30 كيلو فولت أمبير | 40 كيلو فولت أمبير |
معلمات النظام | |||||
العلاقة بين معامل القدرة الخارجة cosφ والحمل | |||||
0.5~0.8 حمل حثي | 100% | ||||
حمل حثي 0.8~1.0 | 100~80% | ||||
1.0 حمل خطي | 80% | ||||
حمل سعوي 0.8~1.0 | 80% | ||||
حمل سعوي 0.5~0.8 | 70% | ||||
تحميل الكمبيوتر | 80% | ||||
الكفاءة الكلية (الوضع العادي) تحميل 100% |
92% | ||||
50% من الحمل | 90% | ||||
الكفاءة الكلية (النموذج الاقتصادي): حمولة 100% |
98% | ||||
أقصى تيار تسرب (مللي أمبير) | 100 | ||||
وضع الاستعداد الاقتصادي | الوظيفة القياسية | ||||
متوسط الوقت بين الأعطال (MTBF): | 200,000 ساعة | ||||
منفذ مراقبة الكمبيوتر | التكوين القياسي RS232، RS485 / MODBUS | ||||
درجة حرارة التشغيل | -10° ~ 50 درجة مئوية | ||||
أقصى رطوبة نسبية | 95% (غير مكثف) | ||||
تبريد | التهوية القسرية (تختلف سرعة المروحة حسب الحمل ودرجة الحرارة) | ||||
أقصى ارتفاع | القدرة المقدرة عند 1000 متر (زيادة بمقدار 100 متر ونقصان بنسبة -1%)، الحد الأقصى 4000 متر | ||||
الضوضاء (ديسيبل) | 52 ~ 58 | ||||
فئة الحماية (EN 60529) | IP55 | ||||
طريقة الخط الوارد والصادر | أسفل/خلف | ||||
معيار السلامة | \لوائح السلامة: GB4943، EN 50091-1؛ التوافق الكهرومغناطيسي: GB7260.2، GB/T 17626.2~5EMC، EN 50091-2 | ||||
المعايير الفيزيائية | |||||
العرض (مم) W | 900 | 1060 | |||
العمق * الارتفاع (مم) | 1200*1950 | 1295*1950 | |||
الوزن (كجم) (البطارية غير متضمنة) | 273 | 299 | 311 | 454 | 602 |
مدخل المقوم | |||||
الجهد المقدر | 208 فولت تيار متردد ثلاثي الطور بثلاثة أسلاك | ||||
نطاق الجهد | ± 10% (± 20% قابل للتعديل) | ||||
التردد المقدر | 50/60 هرتز التعرف التلقائي | ||||
نطاق التردد | 45 ~ 65 | ||||
وظيفة بدء التشغيل الناعم لقوة الإدخال | نعم، 0-100%، 10-300 ثانية قابلة للضبط | ||||
عامل القدرة المدخلة cosφ | حتى 0.99 (مع مرشح التوافقي) | ||||
مكون التوافقيات للتيار الداخل (THDI) | الحد الأدنى<5% (مع مرشح التوافقيات) | ||||
الحد الأقصى لتيار الإدخال [A] | 33 | 49 | 66 | 99 | 133 |
خرج المقوم | |||||
جهد الصيانة (20 درجة مئوية) | نوع البطارية 1 و 2: فولت = (2.266 * إلكترون فولت) تيار مستمر | ||||
نوع البطارية 3: فولت = (2.21 * إلكترون فولت) تيار مستمر | |||||
نوع البطارية 0: قيمة الجهد بين النوع 1 والنوع 2، ونطاق تعديل قيمة الجهد V = (2.09 ~ 2.4) * el. [Vdc] | |||||
جهد الشحن (20 درجة مئوية) | نوع البطارية 1 و 2: فولت (% إعادة الشحن)<95٪ = (2.32 * el.) فولت تيار مستمر | ||||
نوع البطارية 3: فولت (% إعادة الشحن)<95٪ = (2.4 * el.) فولت تيار مستمر | |||||
نوع البطارية 0: قيمة الجهد بين النوع 1 والنوع 2، ونطاق تعديل قيمة الجهد V = (2.09 ~ 2.4) * el. [Vdc] | |||||
أقصى جهد شحن | (2.32 * el.) فولت تيار مستمر | ||||
دقة تثبيت جهد خرج الشاحن | 1% | ||||
مكون جهد تموج التيار المستمر | ≤1% | ||||
بطارية | |||||
عدد الوحدات (الجهد المقدر) | 16 وحدة (192 فولت تيار مستمر) | ||||
إعداد تيار الشحن | 0.1 أمبير × C10 | ||||
جهد إنهاء تفريغ البطارية | البطارية 1 و2 و3: تيار التفريغ بدون حمل، Vmin = (1.81 * el.) [Vdc] | ||||
البطارية 1 و2 و3: تيار الخرج = أمبير/ساعة السعة، فولت/دقيقة = (1.65 * إلكترون فولت) [فولت/تيار مستمر] | |||||
البطارية 1 و2 و3: تيار الخرج> أمبير/ساعة السعة، فولت/دقيقة = (1.60 * إلكترون فولت) [فولت/تيار مستمر] | |||||
نوع البطارية 0: القيم الافتراضية للمصنع، Vmin=(1.67 * el.) [Vdc] نطاق التعديل Vmin =(1.57~1.88)*el. [Vdc] | |||||
مخرج عاكس ثلاثي الطور | |||||
القدرة المقدرة [كيلو فولت أمبير] | 10 | 15 | 20 | 30 | 40 |
القدرة المقدرة[كيلوواط] | 8 | 12 | 16 | 24 | 32 |
الجهد المقدر [فولت] | 208 فولت تيار متردد ثلاثي الطور بأربعة أسلاك | ||||
التيار المقدر [A] | 22 | 33 | 44 | 66 | 88 |
ضبط جهد الطور | 112~ 135 فولت (لوحة التحكم) | ||||
عامل الذروة (Ipeak/Irms) | 3:1 | ||||
شكل الموجة | موجة جيبية | ||||
تحول طور الجهد (درجات) حمولة متوازنة بنسبة 100% | ± 1' | ||||
تحول طور الجهد (درجات) حمولة غير متوازنة بنسبة 100% |
± 2' | ||||
فرق جهد الطور حمولة متوازنة بنسبة 100% |
± 1% | ||||
فرق جهد الطور حمولة غير متوازنة بنسبة 100% |
± 3% | ||||
المحتوى التوافقي الكلي (THDv) حمولة خطية بنسبة 100% |
<2% | ||||
المحتوى التوافقي الكلي (THDv) حمولة غير خطية بنسبة 100% |
<5% | ||||
استقرار الجهد الثابت | ± 1% | ||||
استجابة الجهد العابر | ± 5% خلال 10 مللي ثانية | ||||
التردد المقدر | نفس المدخلات | ||||
استقرار التردد | ± 0.5% عند عدم التزامن؛ أثناء المزامنة، ± 2% (يمكن ضبطها على ± 1-5%، يتم تشغيلها بواسطة اللوحة) | ||||
التحميل الزائد | 600' / 10' / 1' (110/125/150% تيار مقدر) | ||||
ماس كهربائي لمدة 0.1 ثانية | إدخال مرتين | ||||
كفاءة العاكس (100٪ من الحمل) | 90% | ||||
مدخل تجاوز ثلاثي الطور | |||||
القدرة المقدرة [كيلو فولت أمبير] | 10 | 15 | 20 | 30 | 40 |
الجهد المقدر [فولت] | 208 فولت تيار متردد ثلاثي الطور بأربعة أسلاك | ||||
نطاق جهد الإدخال | ±15٪ (يمكن تعديلها من لوحة التحكم إلى ± 10٪، ± 20٪) | ||||
التردد المقدر [هرتز] | 50 / 60 | ||||
نطاق الجهد | ±2٪ (يمكن تعديلها من لوحة التحكم إلى ± 5٪) | ||||
"وضع الاستعداد قيد التشغيل" (تحويل الوقت من الالتفافية إلى العاكس في الوضع الاقتصادي) |
2~5 مللي ثانية | ||||
وقت التبديل بين العاكس والتجاوز | <1 مللي ثانية | ||||
قدرة التحميل الزائد | 10'/1'/18”（150/175/200% تيار مقدر） | ||||
التكوين القياسي | حماية تيار التغذية | ||||
