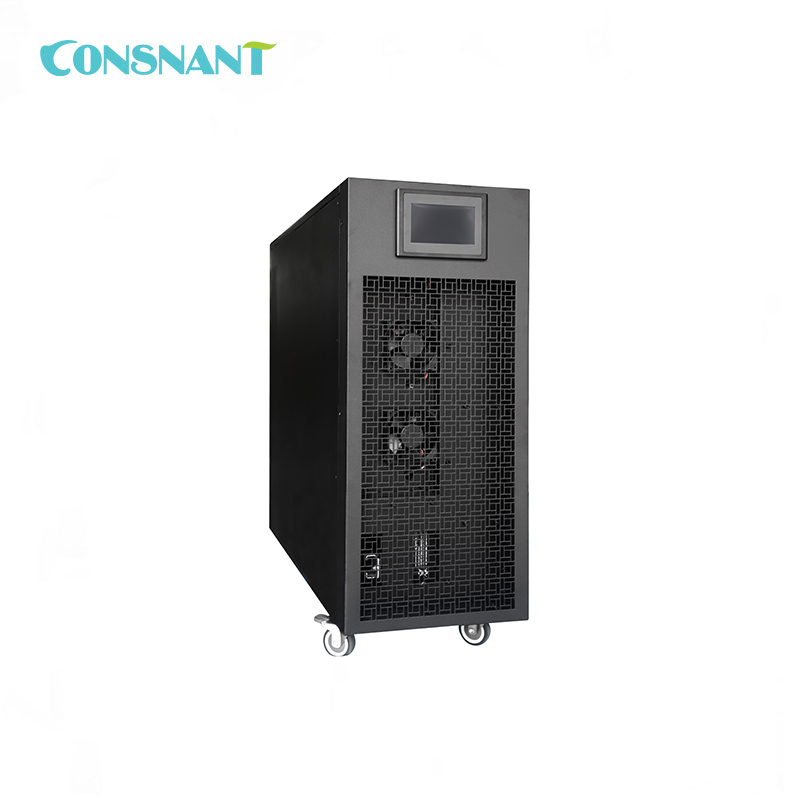

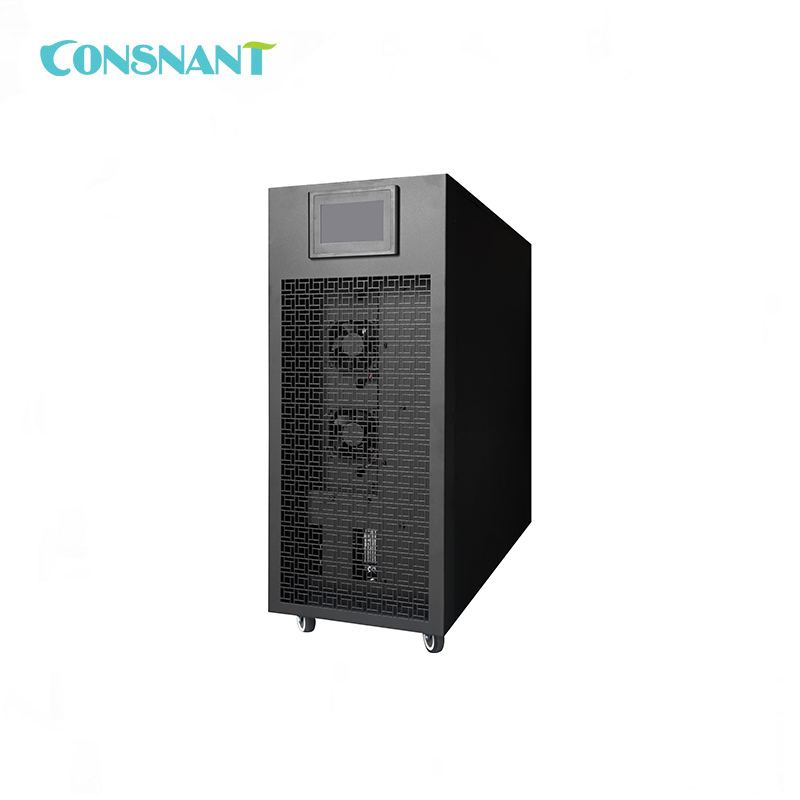

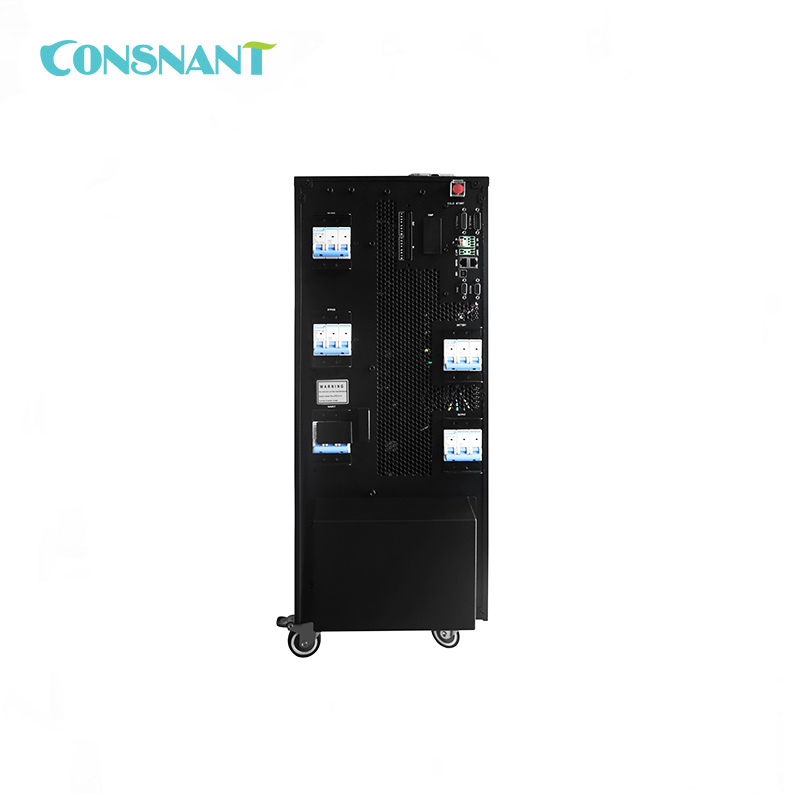

ثلاث مراحل عالية التردد UPS عبر الإنترنت 10-20KVA

3P/3P 400V UPS عالي التردد عبر الإنترنت 10-20K



رقم الموديل: CNH330 10 - 20KVA

القدرة الاسمية: 10 – 20 كيلو واط

الجهد الاسمي: 380/400/415VAC

نطاق جهد الإدخال: 110 - 300VAC

التردد الاسمي: 50/60 هرتز

  • رقم الصنف :

    CNH330 10 - 20KVA
  • النظام (موك) :

    1 pcs
  • قسط :

    T/T
  • أصل المنتج :

    China
  • لون :

    Black
  • ميناء الشحن :

    Shenzhen
  • مهلة :

    1 week
  • وزن :

    28-141 Kg

3ف/3ف UPS عالي التردد عبر الإنترنت 400 فولت 10-20 ك



ميزة:

تضمن تقنية DSP موثوقية عالية

شرائح مزدوجة DSP وMCU لتأمين موثوقية المنتج.



عامل الطاقة الناتج 1

بالنسبة للتطبيقات المهمة، يضمن UPS عبر الإنترنت ثلاثي المراحل مع عامل طاقة الإخراج 1.0 كفاءة أعلى وأداء متقدم.



تكييف أحدث الثنائيات كربيد السيليكون لتعزيز كفاءة النظام

من خلال تكييف أحدث ثنائيات كربيد السيليكون، بغض النظر عن وجودها في وضع التيار المتردد ووضع البطارية، فإن الكفاءة أعلى من 96%.



● المدخلات المزدوجة

سلسلة CNH330 متاحة أيضًا للمدخلات المزدوجة الاختيارية لدعم مختلف الأوضاع للحصول على المرونة لتكوين النظام.



● شاحن قوي جداً لإختصار وقت إعادة الشحن

إن تكييف تصنيف الشاحن يساوي 30% من قدرة UPS على 10/20 كيلو فولت أمبير. كما أن تصنيف الشاحن هو أيضًا 20% من قدرة UPS على الطرز بقدرة 30 كيلو فولت أمبير وما فوق.



● تيار الشحن قابل للتعديل

يمكن للمستخدمين ضبط تيار الشحن عبر إعداد شاشة LCD بناءً على تكوينات البطارية المختلفة.



● بالتوازي ما يصل إلى 6 وحدات مع مجموعة بطارية مشتركة

يدعم الحد الأقصى 6 وحدات بالتوازي مع حزمة البطارية المشتركة للنظام المتوازي.



● شاشة LCD ملونة تعمل باللمس مقاس 5 بوصات

شاشة LCD ملونة تعمل باللمس مقاس 5 بوصات مدمجة مع 500 سجل للأحداث/البيانات.



● بطاقة اتصال جافة اختيارية قابلة للبرمجة

تعريف 4 منافذ اتصال جافة قابلة للتكوين من خلال برنامج لـ تطبيقات مختلفة.



● تحذير صوتي / إشعار رمز الخطأ

مكبر صوت يحمل في ثناياه عوامل صوت بشري للتحذير / إشعار رموز الخطأ بدلا من الصفافير التقليدية.



● قدرة التحميل الزائد العالية

دعم سعة التحميل الزائد بنسبة 110% لمدة 60 دقيقة وحتى دقيقة واحدة حالة التحميل الزائد عند حمل 150%.



● تصميم بطارية قابل للتعديل

يمكن تعديل عدد البطاريات المتصلة بمرونة على أساس متطلبات الطاقة المختلفة.



● تعمل ميزة كلمة المرور الديناميكية على تحسين أداء الخدمة

يتم إنشاء كلمة المرور الديناميكية هذه تلقائيًا من أداة فائدة حصرية. في كل مرة عندما يكون مطلوبا للتغيير الإعدادات المتعلقة بالخدمة، فإن هذه الأداة المساعدة ستنشئ ملفًا كلمة مرور فريدة على أساس الوقت. إنه يؤمن UPS من غير المتوقع التشغيل بسبب الإعدادات غير المصرح بها.



● وظيفة دخول الطاقة

تم تصميم CNH330 ليكون مزودًا بمدخل طاقة مرن لضبط وقت دخول الطاقة. سيتم تحسين هذا الإعداد تغيير حجم المولد وتقليل التأثير على مصدر التيار المتردد من خلال فترة زمنية مختلفة لنظام UPS المتوازي المختلف عندما يتم استرداد شبكة التيار المتردد.





Technical Parameters:

MODEL

10K(S)/10K(L)

15K(S)/15K(L)

20K(S)/20K(L)

CAPACITY*

10KVA / 10KW

15KVA / 15KW

20KVA / 20KW

INPUT

Voltage Range

Low Line Loss

110 VAC(Ph-N) ± 3 % at 50% Load; 176 VAC(Ph-N) ± 3 % at 100% Load

Low Line Comeback

Low Line Loss Voltage + 10V

High Line Loss

300 VAC(L-N) ± 3 % at 50% Load; 276 VAC(L-N) ± 3 % at 100% Load

High Line Comeback

High Line Loss Voltage - 10V

Frequency Range

46Hz ~ 54 Hz @ 50Hz system

56Hz ~ 64 Hz @ 60Hz system

Phase

3 Phase with Neutral

Power Factor

≧ 0.99 at 100% Load

OUTPUT

Phase

3 Phase with Neutral

Output voltage

360/380/400/415VAC (Ph-Ph)

208*/220/230/240VAC (Ph-N)

AC Voltage Regulation

± 1%

Frequency Range

(Synchronized Range)

46Hz ~ 54 Hz @ 50Hz system;

56Hz ~ 64 Hz @ 60Hz system

Frequency Range (Batt. Mode)

50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz

Overload

AC mode

100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% : immediately

Battery mode

100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% : immediately

Current Crest Ratio

3:1 max

Harmonic Distortion

≦ 2 % @ 100% Linear Load; ≦ 5 % @ 100% Non-linear Load

Transfer Time

Line Battery

0 ms

Inverter Bypass

0 ms (When phase lock fails, <4ms interruption occurs from inverter to bypass)

Inverter ECO

<10 ms

EFFICIENCY

AC mode

95.5%

Battery Mode

94.5%

BATTERY

Standard Model

Type

12 V / 9 Ah

12 V / 9 Ah

Numbers

(10+10)pcs

(16+16)pcs

Recharge Time

9 hours recover to 90% capacity

Charging Current (max)

2.0 A ± 10% (Recommended)

1.0~12.0A (Adjustable)

Charging Voltage

+/-136.5 VDC ± 1%

+/-218 VDC ± 1%

Long-run Model

Type

Depending on applications

Numbers

20

32 ~ 40 (adjustable)

Charging Current(max.)

1.0~12.0A ±10% (Adjustable)

Charging Voltage

+/-136.5 VDC ± 1%

+/- 13.65 VDC * N ± 1% (N = 16~20)

PHYSICAL

Standard Model

Dimension, D X W X H (mm)

630 x 250 x 826

Net Weight (kgs)

124/126

139/141

Long-run Model

Dimension, D X W X H (mm)

630 x 250 x 826

Net Weight (kgs)

28/30

43/45

ENVIRONMENT

Operation Temperature

0 ~ 40°C (the battery life will down when > 25°C)

Operation Humidity

<95 % and non-condensing

Operation Altitude**

<1000m**

Acoustic Noise Level

Less than 55dB @ 1 Meter

Less than 58dB @ 1 Meter

MANAGEMENT

Smart RS-232 or USB

Supports Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix, and MAC

Optional SNMP

Power management from SNMP manager and web browser

   *Derate capacity to to 90% when the output voltage is adjusted to 208VAC.

 **If the UPS is installed or used in a place where the altitude is above than 1000m, the output power must be derated 1% per 100m.

***Product specifications are subject to change without further notice.
