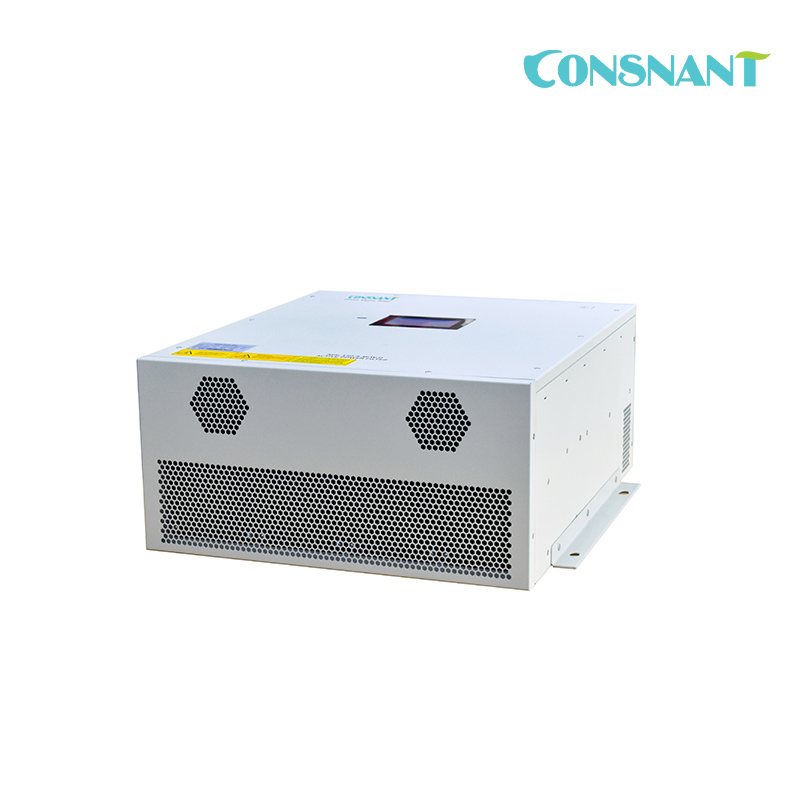

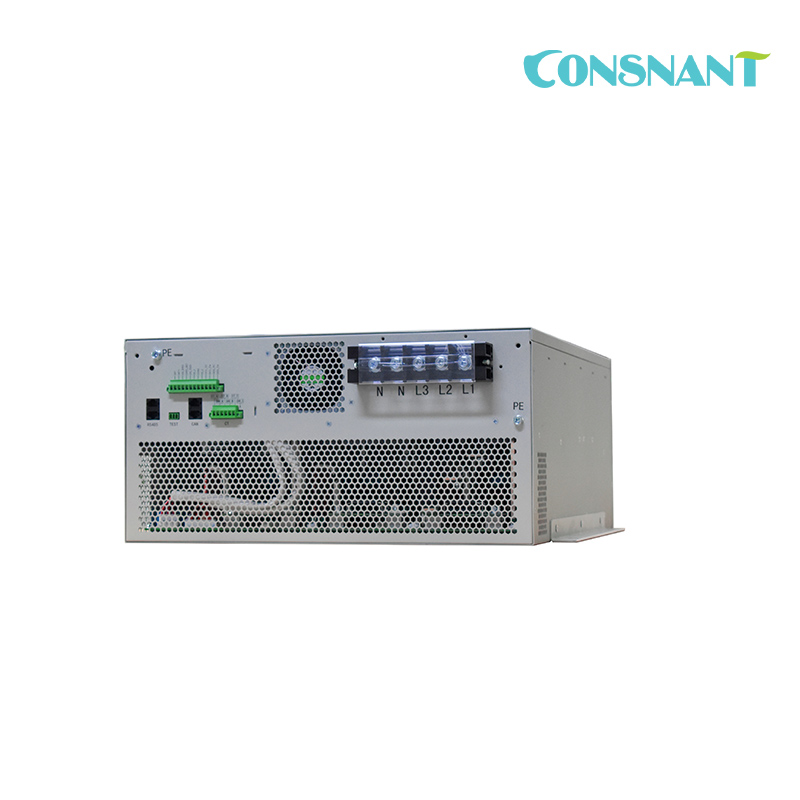

رقم الصنف :
APF 3P3W 50A – 200A, APF 3P4W 50A – 200Aالنظام (موك) :
10 pcsقسط :
T/Tأصل المنتج :
Chinaلون :
7035 grey (customization acceptable)ميناء الشحن :
Shenzhenمهلة :
3-5 daysوزن :
40-65 KgAPF (مرشح الطاقة النشط) هو جهاز ترشيح توافقي إلكتروني جديد للطاقة يعتمد على عاكس مصدر الجهد الذي يولد تيارًا توافقيًا عكسيًا ديناميكيًا من خلال الكشف في الوقت الفعلي عن أشكال موجية تيار الحمل لتحقيق نظام تعويض الطاقة التفاعلية التوافقي المفلتر (الإزاحة) وتقلبات الجهد. ، وقمع الرنين، وتحسين عامل الطاقة، وغيرها من المهام.
تولد وحدة APF إشارة PWM لوحدات IGBTs الداخلية من خلال حساب DSP. لديها وظيفة الحماية الكاملة والأداء المستقر. لا تتأثر خصائص الإخراج cf النظام، ولا يوجد خطر من التضخيم التوافقي، والاستجابة السريعة، ونطاق المرشح الواسع، وكفاءة الترشيح العالية، وصغر الحجم وخفيف الوزن. لقد أصبح وسيلة مهمة للقمع التوافقي وتعويض الطاقة التفاعلية.
مبادئ العمل:
1. يمكن لمحول التيار الخارجي (CT) اكتشاف تيار الحمل في الوقت الحقيقي.
2. يقوم DSP الداخلي بحساب وتحليل محتوى الطاقة التفاعلية للنظام.
3. التحكم في PWM لإرسال إشارة إلى IGBT لتوليد تيار تعويض الطاقة التفاعلية للطاقة تعويض العوامل.
تطبيق نموذجي:
• المباني التجارية APF (منتجات أربع أسلاك ثلاثية الطور)
• LoadAPF من النوع الصناعي ذو السعة الكبيرة (منتجات ثلاثية الأسلاك ثلاثية الطور)
• غرفة IDC للاتصالات
• أنظمة UPS
• نظام التكييف المركزي
• مبنى سكني
• المرافق البلدية
• صناعة السكك الحديدية المكهربة والنقل بالسكك الحديدية في المناطق الحضرية
• صناعة البتروكيماويات والغاز الطبيعي
• صناعة الطاقة
• الصناعة المعدنية ·BulldingMaterialsIndustry صناعة الفحم
• صناعة النسيج
• مصنع الورق
• التصنيع الدقيق
• صناعة السيارات
أبعاد APF
تعليمات الطلب
إذا كان لديك حل تقني، يمكنك التحقق من منتجاتنا مباشرة.
إذا كنت بحاجة إلى دليلنا الفني، فيرجى إبلاغنا بتفاصيل مشكلتك بقدر ما تستطيع. يمكننا تقديم حلول أكثر معقولية. يمكنك تقديم ما يلي:
رسم خط واحد
رسم المخطط الأساسي للوحة
تقرير اختبار جودة الطاقة (يتعلق بشكل أساسي بالتوافقيات)
إذا لم يكن لديك أي رسومات، يمكنك تقديم المشورة لنا
لوحة اسم الحمل، وحالة التحميل، وعامل الطاقة الحالي، وعامل الطاقة المستهدف، والتردد التوافقي، وما إلى ذلك.
أو الجهد المقنن، وقدرة التعويض، والتردد التوافقي (عامل ضبط المفاعل)، والمكونات الأخرى
إذا لم تتمكن من تقديم معلومات كافية
يمكننا تزويدك بمنتجاتنا وفقًا لمتطلباتك الفنية.
يمكننا الذهاب إلى موقع المشروع الخاص بك، وتقديم تقرير اختبار احترافي بعد الاختبار.
الخدمة الفنية
• اختبار جودة الطاقة في موقع المشروع (أو تقرير اختبار للعميل)
• تحسين الحل والميزانية
• حل المنتج والسعر
• توريد المنتجات
• تشغيل المنتج
تأثير التعويض
• الترشيح التوافقي يلبي المعايير
• عامل الطاقة يزيد عن 0.95، وتوفير فاتورة الكهرباء، وانخفاض عقوبة قتل الطاقة التفاعلية
• تقليل خسائر المحولات والخط، وتحسين القدرة على التوزيع، وإطالة عمر المعدات الكهربائية
تتوافق مع معايير IEC
IEC61000-4-5:2005 IEC61921:2003
IEC60931-1:1996 IEC60529:2001
IEC60664-1:2007 IEC60439-1:2005
IEC61000-4-3/2/4/5/18 IEC61000-2-4
IEC60831-1:1996 IEC622082011...
IEC60255 IEC255-22-1
Electrical Features & Specifications
| Item | Description | |
| Main Function | Harmonic Filter | Setting filtering from 2-51 times(under only harmonic filtering function) |
| While choose priority, the harmonic filtering is 2-13th | ||
| Auto/Priority function | The user can also set the priority function, including H+Q/ Q+H/Q+H+B/H+Q+B (Q power factor, H harmonic filtering, B, unblance )ref:Tab.4-1 | |
| Application | Hotel,Car park, Car charger station,Car 4S store,IDC, hospital,Railway,water treatment and other non-liner load | |
|
Electrical Specifications |
Rated voltage | 380/400Vac or 690Vac |
| Wiring | 3P3W or 3P4W | |
| Frequency | 50±2Hz | |
| Capacity | 20~100A(According to SVG type) | |
| Module Consumption | ＜2kW | |
| Efficiency | Up to 97.5% | |
| switching frequency | 20kHz | |
| Response time | Fast response time＜50μs | |
| Total response time＜5ms | ||
| CT ratio | 150:5~6000:5 | |
| Parallel | Max.5 (customization acceptable) | |
| Terminals | Communication | RS485 |
| Environment | Operating environment | In-door, free from moisture, dust, corrodent or flammable gases, oil mist, vapor, water leakage or salt water. |
| Altitude | <1000m （customized acceptable） | |
| Work temperature | -20℃~+50℃( derating is required from 40℃ to 50℃, increase every 1℃ above 40℃, derating 2%, highest temperature allowed: 50℃ ) | |
| Humidity | Less than 95%RH, no condensing | |
| Storage temperature | -20℃~+70℃ | |
| Vibration | Less than 5.9m/s2 (0.6g) | |
| Enclosure | Protection degree | IP20 |
| Colour | 7035 grey (customization acceptable) | |
| Size | According to APF type(refer: APF Dimensions) | |
| Cooling |
Fan cooling |
|
Specification Sheet
| Model | Compensation Current(A) |
Rated Voltage (Vac) |
Electrical Wiring | Type |
| APF-50A-3P3W-WM 400VAC | 50 | 380/400/415 | 3 phase, 3 wires | Wall Mounted |
| APF-50A-3P4W-WM 400VAC | 50 | 380/400/415 | 3 phase, 4 wires | Wall Mounted |
| APF-75A-3P3W-WM 400VAC | 75 | 380/400/415 | 3 phase, 3 wires | Wall Mounted |
| APF-75A-3P4W-WM 400VAC | 75 | 380/400/415 | 3 phase, 4 wires | Wall Mounted |
| APF-100A-3P3W-WM 400VAC | 100 | 380/400/415 | 3 phase, 3 wires | Wall Mounted |
| APF-100A-3P4W-WM 400VAC | 100 | 380/400/415 | 3 phase, 4 wires | Wall Mounted |
| APF-150A-3P3W-WM 400VAC | 150 | 380/400/415 | 3 phase, 3 wires | Wall Mounted |
| APF-150A-3P4W-WM 400VAC | 150 | 380/400/415 | 3 phase, 4 wires | Wall Mounted |
| APF-50A-3P3W-RM 400VAC | 50 | 380/400/415 | 3 phase, 3 wires | Rack Mount |
| APF-50A-3P4W-RM 400VAC | 50 | 380/400/415 | 3 phase, 4 wires | Rack Mount |
| APF-100A-3P3W-RM 400VAC | 100 | 380/400/415 | 3 phase, 3 wires | Rack Mount |
| APF-100A-3P4W-RM 400VAC | 100 | 380/400/415 | 3 phase, 4 wires | Rack Mount |
| APF-150A-3P3W-RM 400VAC | 150 | 380/400/415 | 3 phase, 3 wires | Rack Mount |
| APF-150A-3P4W-RM 400VAC | 150 | 380/400/415 | 3 phase, 4 wires | Rack Mount |
| APF-200A-3P3W-RM 400VAC | 200 | 380/400/415 | 3 phase, 3 wires | Rack Mount |
| APF-200A-3P4W-RM 400VAC | 200 | 380/400/415 | 3 phase, 4 wires | Rack Mount |
Note: The standard voltage for above models is 400Vac; 220Vac/690Vac for option.
Usage Condition:
| Ambient Temp | -25℃~+45℃ | ||
| Humidity | ≤95% | ||
| Aptitude | ≤1000m(customization acceptable) | ||
| Max. Operating Voltage | ≤110%(nominal voltage) | ||
| Max. Current | ≤130%(nominal current) | ||
| Environment Around | No corrosive gas, no conductive dust and no explosive and flammable medium around | ||
| nstallation Site | No severe vibration and bump, installation angle ≤5° |
||
