رقم الصنف :
CNH110 10 - 20KVAالنظام (موك) :
1 pcsقسط :
T/Tأصل المنتج :
Chinaلون :
Blackميناء الشحن :
Shenzhenمهلة :
3 weeksوزن :

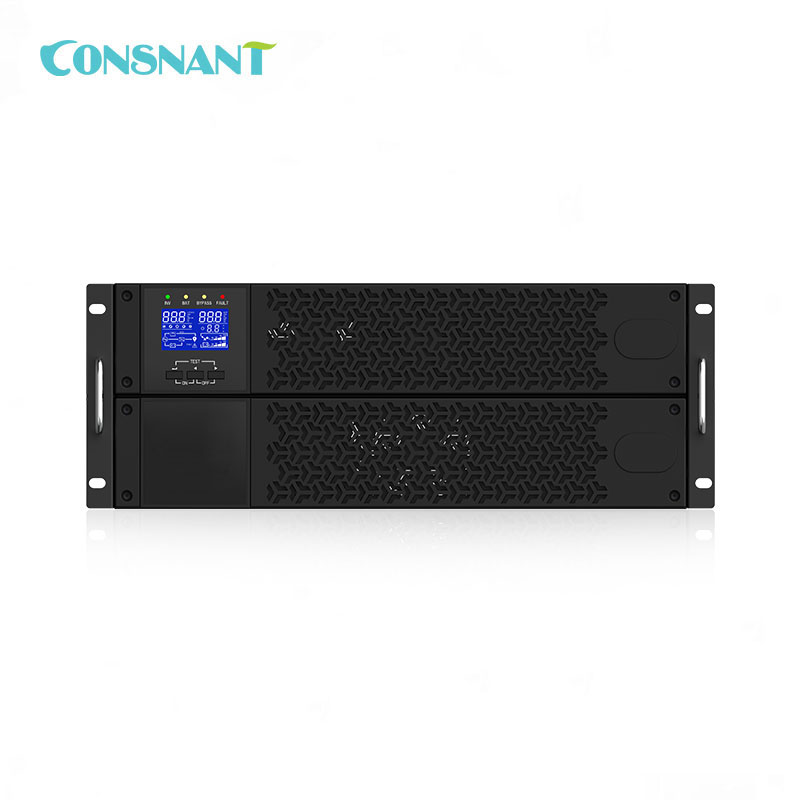

11.5-21.9 Kgيو بي إس عبر الإنترنت بتردد عالٍ من 10 إلى 20 كيلو فولت أمبير
وصف
ميزة:
1. وقت التحويل صفر
UPS الحقيقي للتحويل المزدوج عبر الإنترنت ، يوفر الحماية الأكثر شمولاً للمعدات الحرجة للمهمة من مشكلات جودة الطاقة ذات النطاق الواسع.
2. DSP التحكم الرقمي القائم
يوفر التحكم الرقمي الأساسي لقاعدة DSP أداءً عاليًا لعامل الطاقة العالي المدخلات ، والتشوه المنخفض ، وتزويد الحمل بمصدر طاقة التيار المتردد ذو الموجة الجيبية المثالية.
3. فائق الاتساع نطاق المدخلات الرئيسية
متوافق مع البيئة الكهربائية الفائقة ، حافظ على جودة عالية مع شبكة واسعة النطاق من 90 فولت ~ 300 فولت ، 40 ~ 70 هرتز ، يقلل بشكل كبير من تفريغ البطارية ، ويطيل عمر البطارية
4. أفضل قدرة تحميل
ما يصل إلى 0.9 عامل طاقة الإخراج ، 50/60 هرتز يتكيف تلقائيًا مع الفولتية القابلة للتحديد ، ويتوافق تمامًا مع جميع أنواع التطبيقات.
5. المولد متوافق
قادر على العمل مع مجموعة واسعة من المولد ، وعزل التقلبات والضوضاء من مجموعة المولدات ، وتوفير مصدر طاقة ثابت ونظيف لمعدات المستخدم.
6. ارتفاع عامل الطاقة المدخلات
بفضل تقنية PFC التي يتم التحكم فيها رقميًا ،> عامل طاقة الإدخال> 0.99 ، يتجنب بشكل فعال تلوث الطاقة ، ويوفر نفقات الطاقة للعملاء.
7. تصميم موثوق
مصنوعة من قاعدة قوية من الألياف الزجاجية (FR4) ثنائي الفينيل متعدد الكلور ، شركة ذات مكون ممتد كبير ، تحسن بشكل كبير الموثوقية في البيئة القاسية ، تهوية جيدة التصميم وطلاء مطابق ، وتجنب تراكم الغبار ، وتحسين مقاومة التآكل.
8. مفتوحة للتخصيص
استنادًا إلى وحدة التحكم القوية والبنية المفتوحة ، يمكن تخصيص المنتج ليلائم الحاجة إلى تكامل النظام الأوتوماتيكي أو نظام الإشراف الذكي.
المعايير الفنية:
| نموذج | CNH110 1 كرونة | CNH110 1KRS | CNH110 2KR | CNH110 2KRS | CNH110 3KR | CNH110 3KRS | ||||
| سعة | فيرجينيا / دبليو | 1 كيلو فولت أمبير / 800 واط | 2 كيلو فولت أمبير / 1.6 كيلو واط | 3 كيلو فولت أمبير / 2.4 كيلو واط | ||||||
| البنية | UPS التحويل المزدوج عبر الإنترنت | |||||||||
| مرحلة | مدخل أحادي الطور خرج أحادي الطور | |||||||||
| مدخلات التيار الكهربائي | الأسلاك | L / N + PE | ||||||||
| الفولطية | 208/220/230/240 فولت تيار متردد | |||||||||
| مجال الجهد الكهربائي | 90 ~ 300 فولت تيار متردد | |||||||||
| نطاق الترددات | 40 هرتز -70 هرتز | |||||||||
| عامل الطاقة المدخلات | ≥0.99 | |||||||||
| خرج التيار المتردد | الأسلاك | L / N + PE | ||||||||
| الجهد الناتج | 208/220/230/240 فولت تيار متردد | |||||||||
| تنظيم الجهد | ± 1٪ | |||||||||
| تردد الخرج | 50/60 ± 4 هرتز (وضع المزامنة) / 50/60 هرتز ± 0.1٪ (تشغيل حر) | |||||||||
| الموجي | موجة جيبية نقية | |||||||||
| تشوه (THDV٪) |
<2٪ (تحميل خطي) <7٪ (بدون تحميل خطي) |
|||||||||
| على الحمل الإمكانية |
1 دقيقة @ 105٪ ~ 125٪ تحميل مصنّف 30 ثانية @ 125٪ ~ 150٪ تحميل مصنّف 0.5 ثانية @> 150٪ تحميل مصنّف |
|||||||||
| كفاءة | وضع AC / AC | 88٪ | 89٪ | 90٪ | ||||||
| وضع DC / AC | 86٪ | 87٪ | 88٪ | |||||||
| بطارية & تكلفة |
تصنيف جهد البطارية ① | 24VDC | 36VDC خارجي |
48VDC داخلي |
72VDC خارجي |
48VDC داخلي |
96 فولت تيار مستمر خارجي |
|||
| داخلي | ||||||||||
| قدرة البطارية | 12V / 7AH | تعتمد البطارية الخارجية | 12V / 7AH x4 قطعة |
تعتمد البطارية الخارجية | 12V / 9AH x4 قطعة |
تعتمد البطارية الخارجية | ||||
| X2 قطعة | ||||||||||
| وقت النسخ الاحتياطي | > 6 دقائق @ نصف حمولة | > 6 دقائق @ نصف حمولة | > 6 دقائق @ نصف حمولة | |||||||
| التيار الشاحن | النموذج القياسي مع البطارية الداخلية: 1A نموذج وقت النسخ الاحتياطي الطويل: 4A |
|||||||||
| بدني | نمط الهيكل | شنت رف | ||||||||
| أبعاد الرف | 1KR / 1KSR / 2KR / 2KSR / 3KSR: 438 ملم (عرض) × 88 ملم (2U) (ارتفاع) × 360 ملم (عمق) 3KR: 438 مم (عرض) × 88 مم (2U) (ارتفاع) × 500 مم (عمق) بما في ذلك البطارية الداخلية |
|||||||||
| الوزن (كجم) | 13 | 8.5 | 18.5 | 11.5 | 21.9 | 12 | ||||
| HMI | عرض شاشات الكريستال السائل | مدخلات الجهد ، التردد ، مستوى الحمل ، وضع التشغيل ، الحالة الصحية | ||||||||
| المعايير واجهة الاتصالات |
1. منفذ RS232 | |||||||||
| بطاقة تمديد اختيارية | 2. بطاقة NMC: دعم مراقبة UPS عن بعد عبر تطبيق الهاتف الذكي ، صفحة الويب ، برنامج شاشة الكمبيوتر ، خادم الدعم / إيقاف تشغيل NAS 3. بطاقة MODBUS ، 4. بطاقة USB 5. بطاقة الترحيل (تحتاج إلى التجميع حسب طلب الطلب قبل الشحن |
|||||||||
| بيئة التشغيل تَحمُّل |
نطاق درجة حرارة | -10 ~ 50 درجة مئوية | ||||||||
| الرطوبة النسبية | 0-98٪ غير مكثف） | |||||||||
| الضوضاء الصوتية | <55 ديسيبل @ 1 متر | |||||||||
ملحوظة:
① الجهد المقنن للبطارية مفتوح للتخصيص
② قد يختلف الأبعاد باختلاف الإطار
③ قد يختلف تكوين المقبس والجهاز على اللوحة الخلفية حسب البلدان أو المناطق وفقًا للترتيب
④ المزيد من تخصيص المعلمات ， يرجى الاتصال بمندوب المبيعات
Technical parameters:
| Model | CNH110 1KR | CNH110 1KRS | CNH110 2KR | CNH110 2KRS | CNH110 3KR | CNH110 3KRS | ||||
| Capacity | VA/W | 1kVA/900W（Optional 1KW） | 2kVA/1.8kW（Optional 2KW） | 3kVA/2.7kW（Optional 3KW） | ||||||
| Topology | Double Conversion Online UPS | |||||||||
| Phase | Single Phase Input Single Phase Output | |||||||||
| Mains Input | Wiring | L/N+PE | ||||||||
| Rated Voltage | 208/220/230/240VAC | |||||||||
| Voltage Range | 90~300VAC | |||||||||
| Frequency Range | 40Hz-70Hz | |||||||||
| Input Power Factor | ≥0.99 | |||||||||
| AC Output | Wiring | L/N+PE | ||||||||
| Output Voltage | 208/220/230/240VAC | |||||||||
| Voltage Regulation | ±1% | |||||||||
| Output Frequency | 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) | |||||||||
| Waveform | Pure Sine Wave | |||||||||
| Distortion (THDV%) |
<2%(Linear Load) <7%(None-Linear Load) |
|||||||||
| Over load capability |
1Min@105%~125%Rated Load 30Sec.@125%~150%Rated Load 0.5Sec.@>150%Rated Load |
|||||||||
| Efficiency | AC/AC Mode | 88% | 89% | 90% | ||||||
| DC/AC Mode | 86% | 87% | 88% | |||||||
| Battery & Charge |
Rated Battery Voltage ① | 24VDC | 36VDC External |
48VDC Internal |
72VDC External |
48VDC Internal |
96VDC External |
|||
| Internal | ||||||||||
| Battery Capacity | 12V/7AH | External Battery Depends | 12V/7AH x4pcs |
External Battery Depends | 12V/9AH x4pcs |
External Battery Depends | ||||
| X2pcs | ||||||||||
| Backup Time | >6mins @ Half Load | >6mins @ Half Load | >6mins @ Half Load | |||||||
| Charging Current | Standard Model with Internal Battery:1A Long Backup Time Model :4A |
|||||||||
| Physical | Chassis Style | Rack-Mounted | ||||||||
| Rack Dimension | 1KR/1KSR/2KR/2KSR/3KSR: 438mm(W) x 88mm(2U)(H) x 360mm(D) 3KR: 438mm(W) x 88mm(2U)(H) x 500mm(D) Include Internal Battery |
|||||||||
| Weight (kg) | 13 | 8.5 | 18.5 | 11.5 | 21.9 | 12 | ||||
| HMI | LCD DISPLAY | Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status | ||||||||
| Standards Communication Interface |
1. RS232 PORT | |||||||||
| Optional Extension Card | 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping |
|||||||||
| Operating Environment Endurance |
Temperature range | -10~50oC | ||||||||
| Relative Humidity | 0-98%（Non-condensing） | |||||||||
| Acoustics Noise | <55dB @ 1 meters | |||||||||
Note:
① Battery rated voltage is open to customization
② Dimension might vary for different bezel
③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order
④ More parameter customization，please contact sales representative
