رقم الصنف :

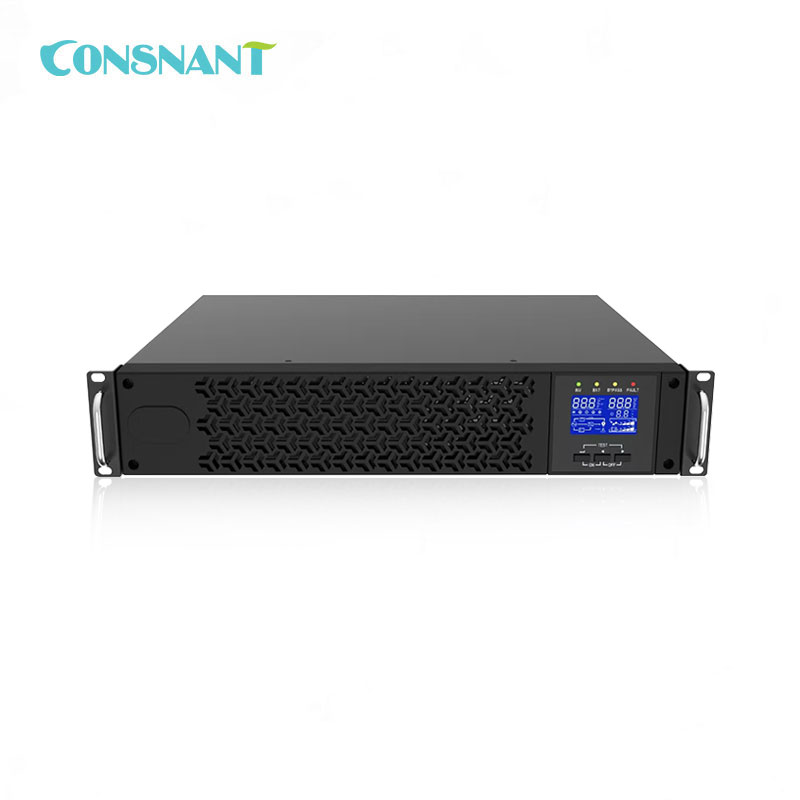

CNH110 6 - 10KVAالنظام (موك) :
10 pcsقسط :
T/Tأصل المنتج :
Chinaلون :
RAL7035ميناء الشحن :
Shenzhenمهلة :
3 weeksوزن :
14.6-39 Kgميزة:
1. وقت التحويل صفر
UPS الحقيقي للتحويل المزدوج عبر الإنترنت ، يوفر الحماية الأكثر شمولاً للمعدات الحرجة للمهمة من مشكلات جودة الطاقة ذات النطاق الواسع.
2. DSP التحكم الرقمي القائم
يوفر التحكم الرقمي الأساسي لقاعدة DSP أداءً عاليًا لعامل الطاقة العالي المدخلات ، والتشوه المنخفض ، وتزويد الحمل بمصدر طاقة التيار المتردد ذو الموجة الجيبية المثالية.
3. فائق الاتساع نطاق المدخلات الرئيسية
متوافق بقوة مع البيئة الكهربائية الفائقة ، ابق جيدًا مع خطوط رئيسية واسعة النطاق من 90 فولت إلى 300 فولت ، 40 ~ 70 هرتز ، ويقلل بشكل كبير من تفريغ البطارية ، ويطيل عمر البطارية.
4. أفضل قدرة تحميل
ما يصل إلى 0.9 عامل طاقة الإخراج ، 50/60 هرتز يتكيف تلقائيًا مع الفولتية القابلة للتحديد ، ويتوافق تمامًا مع جميع أنواع التطبيقات.
5. المولد متوافق
قادر على العمل مع مجموعة واسعة من المولد ، وعزل التقلبات والضوضاء من مجموعة المولدات ، وتوفير مصدر طاقة ثابت ونظيف لمعدات المستخدم.
6. ارتفاع عامل الطاقة المدخلات
بفضل تقنية PFC التي يتم التحكم فيها رقميًا ،> عامل طاقة الإدخال> 0.99 ، يتجنب بشكل فعال تلوث الطاقة ، ويوفر نفقات الطاقة للعملاء.
7. تصميم موثوق
مصنوعة من قاعدة قوية من الألياف الزجاجية (FR4) ثنائي الفينيل متعدد الكلور ، شركة ذات مكون ممتد كبير ، تحسن بشكل كبير الموثوقية في البيئة القاسية ، تهوية جيدة التصميم وطلاء مطابق ، وتجنب تراكم الغبار ، وتحسين مقاومة التآكل.
8. مفتوحة للتخصيص
استنادًا إلى وحدة التحكم القوية والبنية المفتوحة ، يمكن تخصيص المنتج ليلائم الحاجة إلى تكامل النظام الأوتوماتيكي أو نظام الإشراف الذكي.
المعايير الفنية:
| نموذج | CNH110-6KRS | CNH110-10KRS | |
| سعة | فيرجينيا / دبليو | 6 كيلو فولت أمبير / 5.4 كيلو واط | 10 كيلو فولت أمبير / 9 كيلو واط |
| البنية | UPS التحويل المزدوج عبر الإنترنت | ||
| مرحلة | مدخل أحادي الطور خرج أحادي الطور | ||
| مدخلات التيار الكهربائي | الأسلاك | L / N + PE | |
| الفولطية | 208/220/230/240 فولت تيار متردد | ||
| مجال الجهد الكهربائي | 90 ~ 300 فولت تيار متردد | ||
| نطاق الترددات | 40 هرتز -70 هرتز | ||
| عامل الطاقة المدخلات | ≥0.99 | ||
| خرج التيار المتردد | الأسلاك | L / N + PE | |
| الجهد الناتج | 208/220/230/240 فولت تيار متردد | ||
| تنظيم الجهد | ± 1٪ | ||
| تردد الخرج | 50/60 ± 4 هرتز (وضع المزامنة) / 50/60 هرتز ± 0.1٪ (تشغيل حر) | ||
| الموجي | موجة جيبية نقية | ||
| تشوه | <2٪ (تحميل خطي) | ||
| (THDV٪) | <7٪ (بدون تحميل خطي) | ||
| على قدرة التحميل | 10Min @ 105٪ ~ 125٪ تحميل مصنّف 60 ثانية. @ 125٪ ~ 150٪ الحمولة المقدرة 0.5 ثانية @> 150٪ تحميل مصنّف |
||
| كفاءة | وضع AC / AC | > 93٪ | |
| وضع DC / AC | > 91٪ | ||
| البطارية والشحن | تقييمه لجهد البطارية | 192/240 فولت تيار مستمر بطارية خارجية |
|
| قدرة البطارية | تعتمد البطارية الخارجية | ||
| وقت النسخ الاحتياطي | تعتمد البطارية الخارجية | ||
| التيار الشاحن | نموذج وقت النسخ الاحتياطي الطويل: 4A | ||
| بدني | نمط الهيكل | شنت رف | |
| أبعاد الرف | UPS: 438 مم (عرض) × 88 مم (2U) (ارتفاع) × 500 مم (عمق) بدون بطارية داخلية حزمة البطارية: 438 مم (عرض) × 88 مم (2U) (ارتفاع) × 500 مم (عمق) |
||
| الوزن (كجم) | C6KRS: 14.6 كجم C10KRS: 15.0 كجم حزمة البطارية: 7AHx16pcs: 39 كجم |
||
| HMI | عرض شاشات الكريستال السائل | مدخلات الجهد ، التردد ، مستوى الحمل ، وضع التشغيل ، الحالة الصحية | |
|
معايير الاتصال واجهه المستخدم |
1. منفذ RS232 | ||
| بطاقة تمديد اختيارية | 2. بطاقة NMC: دعم مراقبة UPS عن بعد عبر تطبيق الهاتف الذكي ، صفحة الويب ، برنامج مراقبة الكمبيوتر ، خادم الدعم / إيقاف تشغيل NAS 3. بطاقة MODBUS ، 4. بطاقة USB 5. بطاقة الترحيل (تحتاج إلى التجميع حسب طلب الطلب قبل الشحن |
||
|
بيئة التشغيل تَحمُّل |
نطاق درجة حرارة | -10 ~ 50 درجة مئوية | |
| الرطوبة النسبية | 0-98٪ غير مكثف） | ||
| الضوضاء الصوتية | <55 ديسيبل @ 1 متر | ||
ملحوظة:
① سعة البطارية والجهد مفتوح للتخصيص
② قد يختلف الأبعاد باختلاف الإطار
③ قد يختلف تكوين المقبس والجهاز على اللوحة الخلفية حسب البلدان أو المناطق وفقًا للترتيب
④ المزيد من تخصيص المعلمات ， يرجى الاتصال بمندوب المبيعات
Technical parameters:
| Model | CNH110-6KRS | CNH110-10KRS | |
| Capacity | VA/W | 6kVA/5.4kW（Optional 6KW） | 10kVA/9kW（Optional 10KW） |
| Topology | Double Conversion Online UPS | ||
| Phase | Single Phase Input Single Phase Output | ||
| Mains Input | Wiring | L/N+PE | |
| Rated Voltage | 208/220/230/240Vac | ||
| Voltage Range | 90~300VAC | ||
| Frequency Range | 40Hz-70Hz | ||
| Input Power Factor | ≥0.99 | ||
| AC Output | Wiring | L/N+PE | |
| Output Voltage | 208/220/230/240VAC | ||
| Voltage Regulation | ±1% | ||
| Output Frequency | 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) | ||
| Waveform | Pure Sine Wave | ||
| Distortion | <2%(Linear Load) | ||
| (THDV%) | <7%(None-Linear Load) | ||
| Over load capability | 10Min@105%~125%Rated Load 60Sec.@125%~150%Rated Load 0.5Sec.@>150%Rated Load |
||
| Efficiency | AC/AC Mode | >93% | |
| DC/AC Mode | >91% | ||
| Battery&Charge | Rated Battery Voltage | 192/240VDC External Battery |
|
| Battery Capacity | External Battery Depends | ||
| Backup Time | External Battery Depends | ||
| Charging Current | Long Backup Time Model :4A | ||
| Physical | Chassis Style | Rack-Mounted | |
| Rack Dimension | UPS: 438mm(W) x 88mm(2U)(H) x 500mm(D) without Internal Battery Battery Pack: 438mm(W) x 88mm(2U)(H) x500mm(D) |
||
| Weight (kg) | C6KRS : 14.6kg C10KRS: 15.0kg Battery Pack: 7AHx16pcs: 39kg |
||
| HMI | LCD DISPLAY | Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status | |
|
Standards Communication Interface |
1. RS232 PORT | ||
| Optional Extension Card | 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping |
||
|
Operating Environment Endurance |
Temperature range | -10~50oC | |
| Relative Humidity | 0-98%（Non-condensing） | ||
| Acoustics Noise | <55dB @ 1 meters | ||
Note:
① Battery Capacity and voltage is open to customization
② Dimension might vary for different bezel
③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order
④ More parameter customization，please contact sales representative
