الموديل: OD-TISS4850
الجهد الاسمي: 220/230/240فولت
التردد الاسمي: 50/60 هرتز
معامل القدرة الناتجة: 1.0
نطاق درجة الحرارة للاستخدام: -40 درجة مئوية ~ +50 درجة مئوية
مجال التطبيق:
المنطقة المحلية
الاتصالات
إشارات المرور
الشبكات
كاميرات المراقبة
رقم الصنف :
OD-TISS4850النظام (موك) :
10 pcsقسط :
T/Tأصل المنتج :
Chinaلون :
RAL7035ميناء الشحن :
Shenzhenمهلة :
3 weeksوزن :

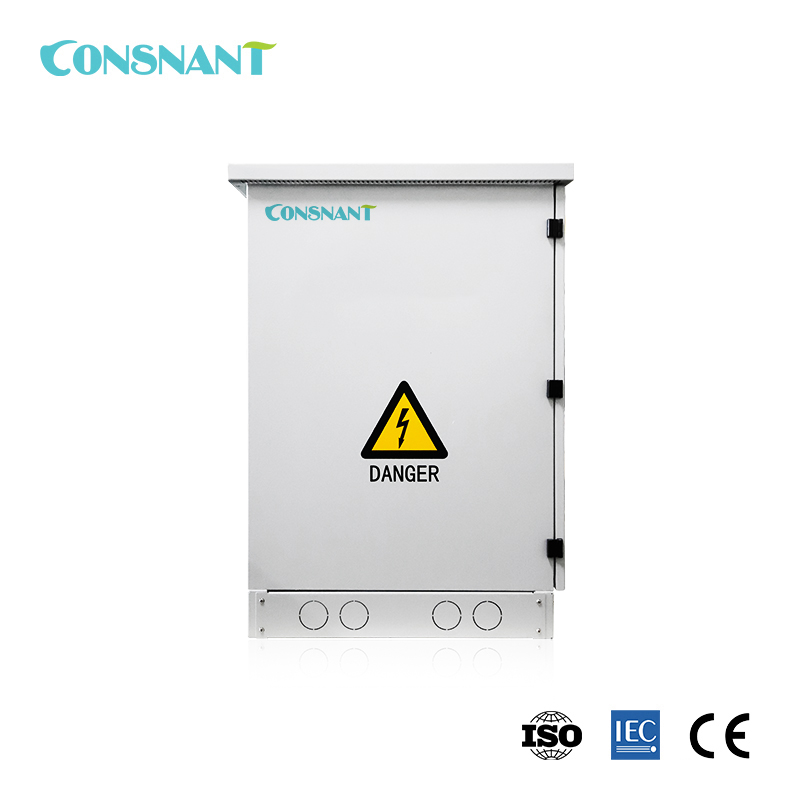

100 Kgنظام الطاقة الهجين الخارجي 48 فولت تيار مستمر 50 أمبير
طلب:
تم دمج نظام الطاقة الهجين الخارجي من سلسلة OD-TISS4850 مع الطاقة التكميلية متعددة الطاقة
نظام الإمداد وتخزين البطاريات والنسخ الاحتياطي، ونظام التبريد، ونظام المراقبة لتوفير الأمان والموثوقية
بيئة للمعدات الخارجية، مثل إشارات المرور وكاميرات مراقبة الطرق وما إلى ذلك.
مصدر طاقة موثوق به:
تم تصميم النظام للاستفادة بكفاءة من الطاقة النظيفة، مما يقلل أو يزيل الاعتماد على
الكهرباء الرئيسية. عادةً، يعمل النظام بواسطة الألواح الشمسية، ومصدر الطاقة إلى العاكس، وحمل التيار المستمر،
اشحن البطاريات أيضًا. وفي الوقت نفسه، يُحوّل العاكس الطاقة من التيار المستمر إلى تيار متردد لتوفير
أحمال التيار المتردد. عند انقطاع الطاقة الشمسية أو عدم كفايتها، ينتقل النظام إلى التيار الكهربائي الرئيسي.
لتشغيل أو تفعيل مصدر طاقة البطارية الاحتياطي. حسّنت طرق إمداد الطاقة التفاعلية
سلامة واستقرار النظام.
مقدمة النظام:
يدعم تكوين النظام 1 ساخن وحدات عاكس قابلة للتبديل ووحدة تسخين واحدة شحنة شمسية منخفضة الجهد قابلة للتبديل وحدة التحكم. مراقبة النظام تحتوي الوحدة على وظائف إدارة البطارية ووظائف مراقبة نظام الطاقة. يمكن تكوينه بما يناسب أجهزة استشعار متعددة لتحقيق البيئة المراقبة. كما يمكنه توفير RS485 واجهات الاتصال للتحكم عن بعد المراقبة والتشغيل بدون طيار.

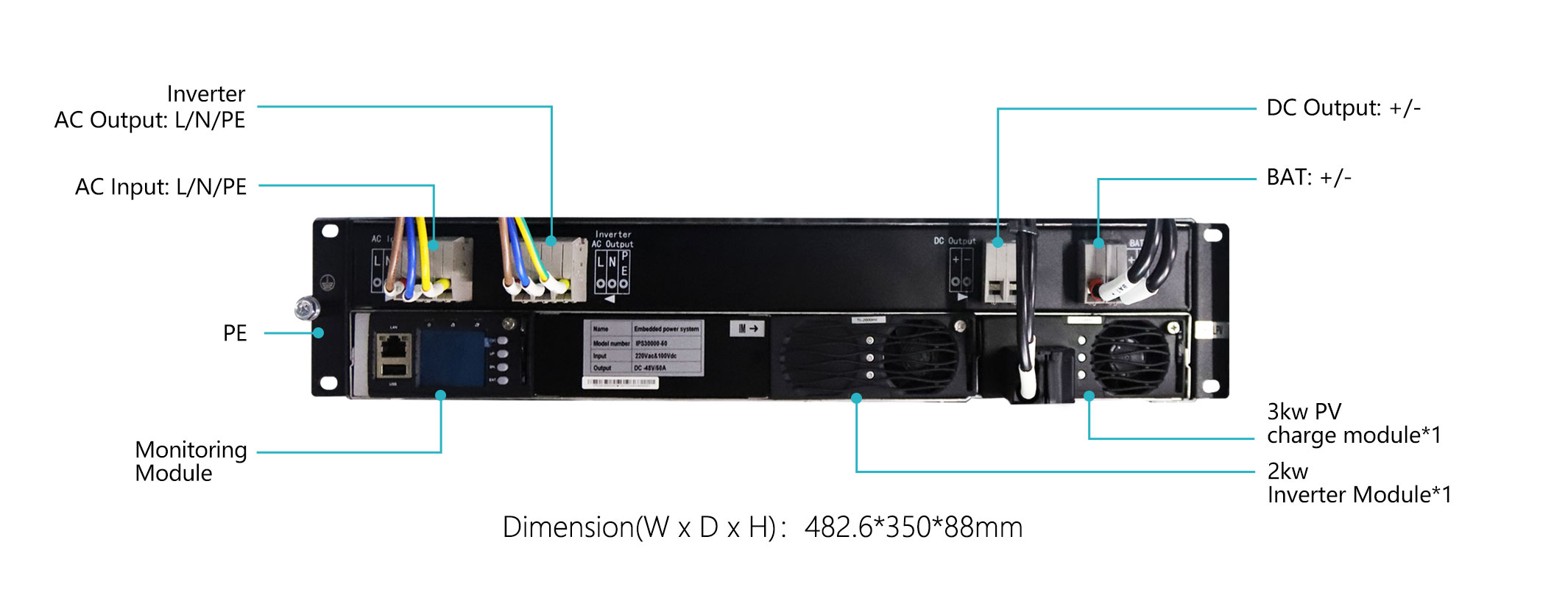

إطار مصدر الطاقة المدمج:
المواصفات الفنية:
| نموذج | OD-TISS4850 | |
| سعة | 2 كيلوواط | |
| مدخل التيار المتردد | ||
| جهد الإدخال | 220 فولت تيار متردد 50/60 هرتز | |
| نطاق جهد الإدخال | من 176 فولت تيار متردد إلى 265 فولت تيار متردد | |
| نطاق التردد | 47 هرتز ~ 53 هرتز | |
| الحد الأقصى لتيار الإدخال | 20 أمبير | |
| تيار الإدخال THD | <5%@حمل كامل مقاوم نقي عند الإخراج | |
| عامل القدرة | 0.99@إخراج الحمل الكامل المقاوم النقي | |
| مدخلات الطاقة الكهروضوئية | ||
| جهد الإدخال | 100 فولت تيار مستمر | |
| نطاق جهد الإدخال | 58 فولت تيار مستمر ~ 150 فولت تيار مستمر | |
| أقصى جهد إدخال | 165 فولت تيار مستمر (لا يمكن إتلاف مصدر الطاقة) | |
| الحد الأقصى لتيار الإدخال | 45أ | |
| كفاءة MPPT | ≥99.9% | |
| الناتج | ||
| الجهد المقدر لإخراج التيار المستمر | 54.5 فولت | |
| نطاق قابل للتعديل لجهد خرج التيار المستمر | 43.2 فولت تيار مستمر ~ +58 فولت تيار مستمر | |
| أقصى تيار خرج مستمر | تيار ثابت 52 أمبير | |
| الجهد المقدر لإخراج التيار المتردد | 220 فولت تيار متردد/230 فولت تيار متردد (اختياري) | |
| تردد الإخراج | تصنيف 50 هرتز / 60 هرتز (تردد اختياري) | |
| طاقة خرج التيار المتردد | 2000 فولت أمبير | |
| بطارية | ||
| جهد البطارية | 48 فولت تيار مستمر | |
| تيار شحن وتفريغ البطارية | 1C | |
| سعة البطارية | 50~100 أمبير/ساعة | |
| حجم البطارية | 3U | |
| جهد الإدخال | 42 فولت تيار مستمر ~ 58 فولت تيار مستمر | |
| الحد الأقصى لتيار الإدخال | 62.5 أمبير (جذر متوسط التربيع) | |
| أقصى جهد إدخال | 60 فولت تيار مستمر (لا يمكن إتلاف مصدر الطاقة) | |
| التكوينات | ||

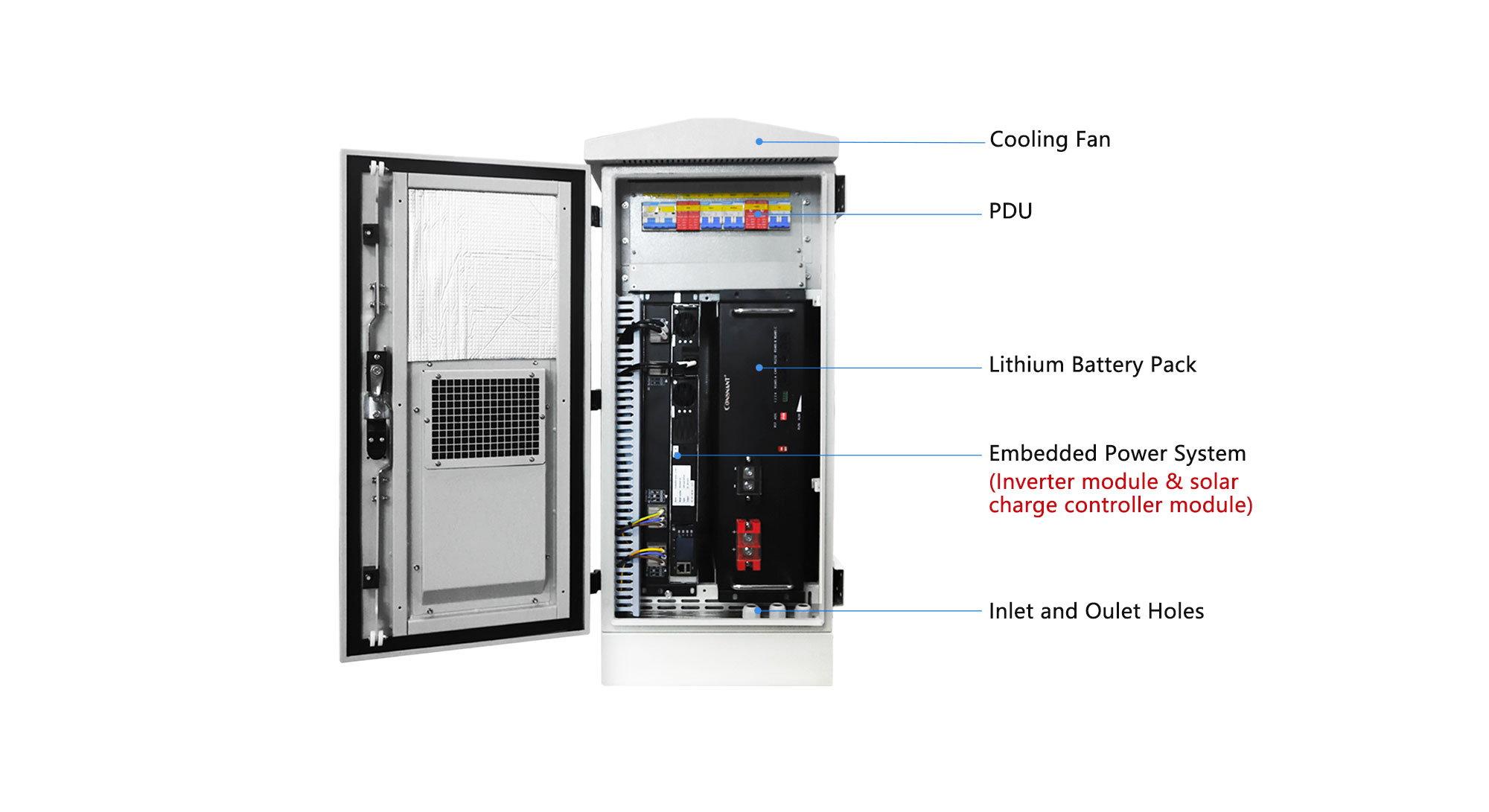

| بناء | مساحة توزيع الطاقة 1U AC و DC مساحة وحدة العاكس 1U ومساحة وحدة الطاقة الكهروضوئية ووحدة SMU مجموعة بطاريات ليثيوم 3U 48VDC |
|
| متوسط الوقت بين الأعطال | ||
| الوحدة (الحجم: 10) | 10000 ساعة (25 درجة مئوية، مدخلات مصنفة، مخرجات الحمل الكامل، طريقة التنبؤ بإجهاد بيلكور) | |
| النظام (الحجم: 10) | 10000 ساعة | |
| الظروف البيئية | ||
| استخدام درجة الحرارة | -40~50 درجة مئوية | |
| رطوبة | 5% رطوبة نسبية ~ 90% رطوبة نسبية | |
| ارتفاع | 3000 متر | |
| الضوضاء الصوتية | ≤60 ديسيبل (أ) | |
| وحدة تبريد الهواء القسري | الرياح الأمامية تأتي بعد الرياح الأمامية | |
| تبريد الهواء القسري للخزانة | هواء سفلي للداخل، هواء علوي للخارج | |
| الخصائص الفيزيائية | ||
| الوزن (كجم) | 100 كجم | |
| أبعاد الخزانة (العرض × العمق × الارتفاع) ملم | 530*350*840 مم | |
