الموديل: OD-TRIS-48100
الجهد الاسمي: 220/230/240 فولت تيار متردد
التردد الاسمي: 50/60 هرتز
معامل قدرة الخرج: 0.99
نطاق درجة حرارة الاستخدام: -20 درجة مئوية إلى +45 درجة مئوية
مجال التطبيق:
محطة قاعدة الاتصالات
رقم الصنف :
OD-TRIS-48100النظام (موك) :
10 pcsقسط :
T/Tأصل المنتج :
Chinaلون :
RAL7035ميناء الشحن :
Shenzhenمهلة :
3 weeksوزن :
＞200 Kgوصف المنتج

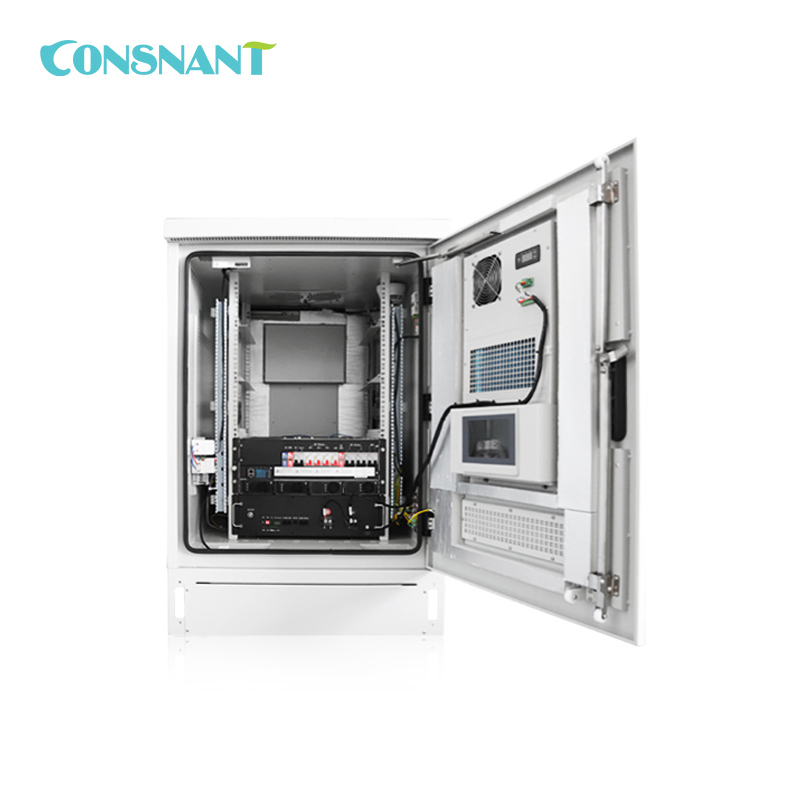

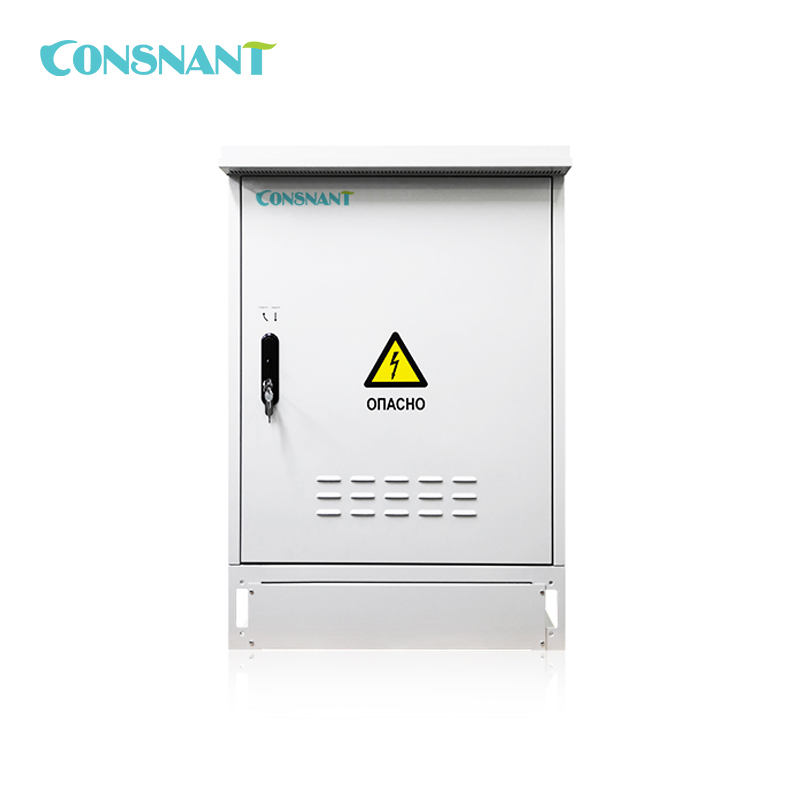

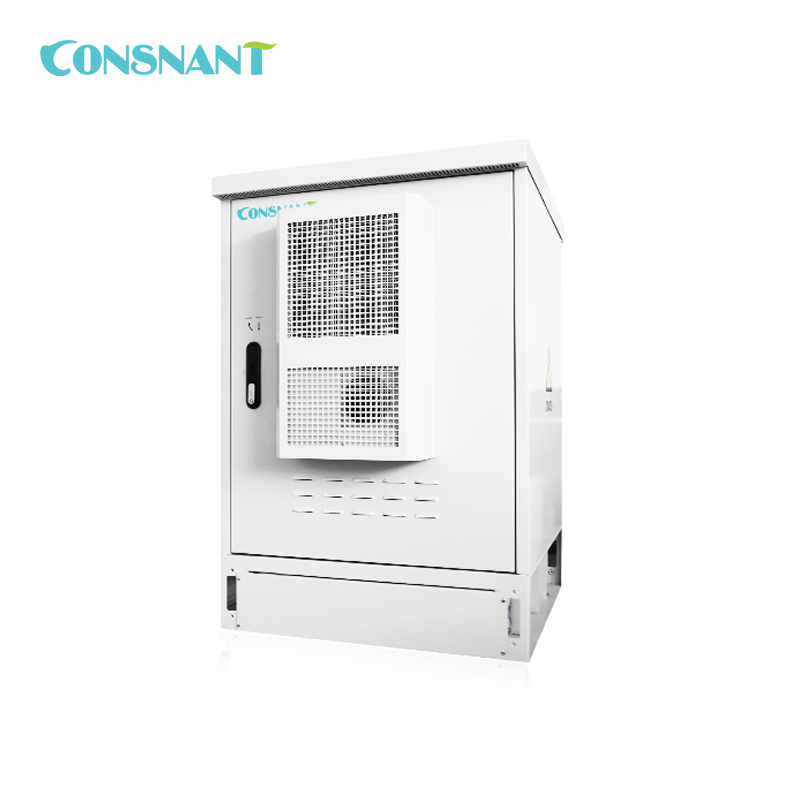

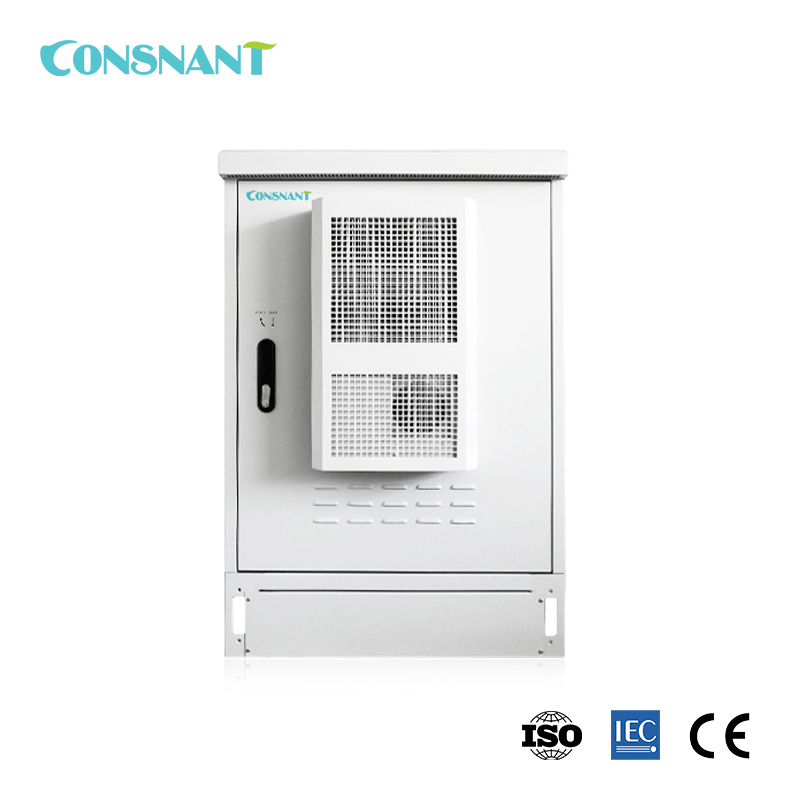

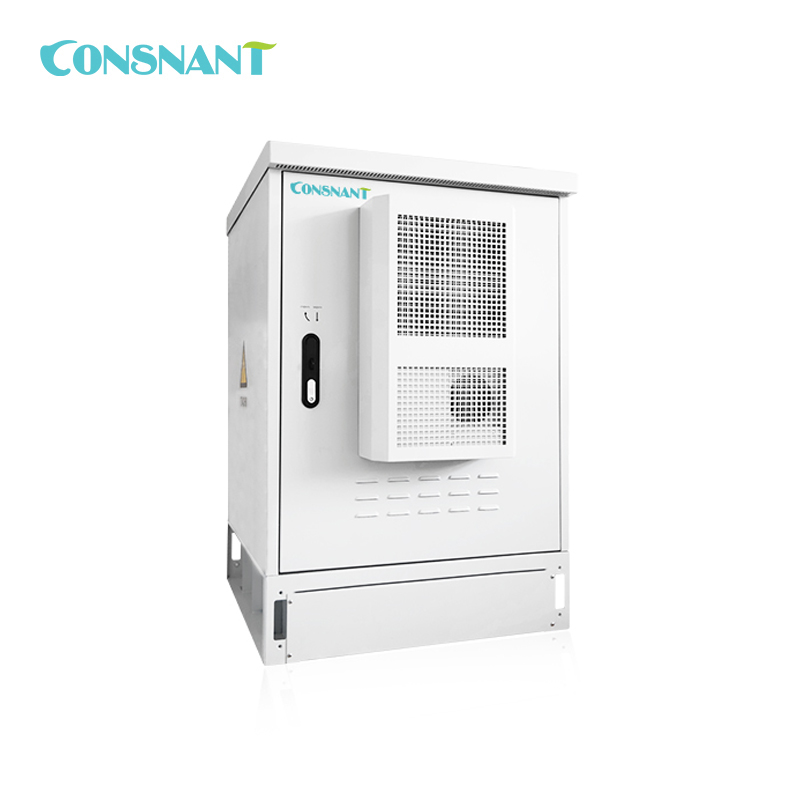

يدمج هذا المنتج طاقة العاكس، وطاقة المقوم، والطاقة الكهروضوئية (اختيارية)، ونظام التبريد، ونظام مراقبة الطاقة والبيئة، مما يوفر بيئة تشغيل آمنة وموثوقة لمعدات الاتصالات ويمكن استخدامه على نطاق واسع في مواقع محطات الاتصالات الخارجية.
تشمل المكونات الكاملة لهذا المنتج ما يلي:
- خزانة
- وحدة العاكس
- وحدة التقويم
- بطارية ليثيوم 48 فولت 50 أمبير
- نظام المراقبة
- نظام التحكم في درجة الحرارة
إعدادات:
| إعدادات | |||
| نظام | وحدة المراقبة | وحدة واحدة | |
| وحدة العاكس: 2 كيلو واط | وحدتين | ||
| وحدة التقويم: 30 أمبير/50 أمبير/75 أمبير | وحدتين | ||
| وحدة الطاقة الشمسية (اختياري) | 50 أمبير (نطاق جهد الإدخال: 60 ~ 150 فولت تيار مستمر) | ||
| قوة توزيع وحدة | توزيع التيار المتردد | الحزب الديمقراطي الاجتماعي | SPD في جانب التيار المتردد |
| مسار واحد لإدخال قاطع الدائرة المصغر: 1×63 أمبير/4 أقطاب | |||
| توزيع التيار المستمر | الحزب الديمقراطي الاجتماعي | الحزب الاشتراكي الديمقراطي في الجانب الأمريكي | |
| بطارية | مساران لصمامات إدخال البطارية: 2 × 300 أمبير / 100 كيلو أمبير | ||
| مخرجات التحميل | 6 مسارات لتيار الخرج ≤ 50 أمبير، من بينها: الحمل ذو الأولوية: مخرجان، (قاطع دائرة مصغر 32 أمبير، قاطع دائرة مصغر 16 أمبير) الأحمال غير ذات الأولوية: 4 مخارج (قاطع دائرة مصغر 63 أمبير، قاطع دائرة مصغر 32 أمبير، 2x 16A MCB) | ||
| مساحة معدات المستخدم | 11U | ||
| وحدة التحكم في درجة الحرارة | مكيف هواء واحد للخزانة بقدرة 500 واط مع سخانين بقدرة 150 واط؛ ووحدتي مروحة. | ||
| آحرون | مستشعر الباب؛ مستشعر الماء؛ مستشعر الدخان؛ مستشعر درجة الحرارة والرطوبة | ||
سمات:
المواصفات الفنية
| نموذج | OD-TRIS-48100 | |
| مدخل التيار المتردد | ||
| الجهد المقنن لإدخال التيار المتردد | أحادي الطور 220 فولت تيار متردد / ثلاثي الأطوار 380 فولت تيار متردد | |
| نطاق جهد الإدخال | 85 فولت تيار متردد ~ 300 فولت تيار متردد | |
| تردد جهد التيار المتردد المدخل | 45 هرتز ~ 65 هرتز | |
| الحد الأقصى لتيار الإدخال | ≤55 أمبير (أحادي الطور) | |
| معامل القدرة | ≥0.99 | |
| الناتج | ||
| نطاق جهد الخرج المستمر | 42 فولت تيار مستمر ~ 58 فولت تيار مستمر | |
| جهد خرج التيار المستمر المقنن | 54.5 فولت | |
| أقصى خرج للتيار المستمر | تيار ثابت 52 أمبير | |
| تردد الإخراج | مصنف بتردد 50 هرتز/60 هرتز (التردد اختياري) | |
| الجهد المقنن لخرج التيار المتردد | 220 فولت تيار متردد / 230 فولت تيار متردد (اختياري) | |
| طاقة خرج التيار المتردد | 2000 فولت أمبير | |
| بطارية | ||
| جهد الشحن | تيار مستمر 54.75 فولت | |
| الجهد الاسمي | 48 فولت | |
| القدرة الاسمية | 50 أمبير/ساعة | |
| حجم البطارية | 3U | |
| تيار الشحن الأقصى | 25 أمبير | |
| تيار التفريغ الأقصى | 50 أمبير | |
| ميكانيكي | ||
| الأبعاد (مم) | مجلس الوزراء | 800 (عرض) × 900/1000 (عمق) × 1200 (ارتفاع) بدون/مع مكيف هواء |
| معدات المستخدم فضاء | الارتفاع: 3U؛ العرض: 19 بوصة | |
| وحدة العاكس: 2 كيلو واط | 106.4 (عرض) × 291 (عمق) × 41.5 (ارتفاع) | |
| وحدة التقويم: 50 أمبير | 106.5 (عرض) × 286 (عمق) × 41.5 (ارتفاع) | |
| وزن النظام (كجم) | >200 | |
| بيئي | ||
| درجة حرارة التشغيل | -20 درجة مئوية ~ +45 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | |
| الرطوبة النسبية | 5% رطوبة نسبية ~ 90% رطوبة نسبية | |
| ارتفاع | ≤3000 متر (يتم تخفيض معدل الاستخدام إذا كان الارتفاع أعلى من 3000 متر) | |
