الموديل: OD-TRISS-48100
نطاق جهد التيار المتردد الداخل: 85~300 فولت تيار متردد
نطاق جهد الخرج المستمر: -43.2 فولت تيار مستمر ~ -57.6 فولت تيار مستمر (القيمة النموذجية -53.5 فولت تيار مستمر)
نطاق درجة حرارة التخزين: -45 درجة مئوية إلى +70 درجة مئوية
طلب:
محطة قاعدة الاتصالات
رقم الصنف :
OD-TRISS-48100النظام (موك) :
10 pcsقسط :
T/Tأصل المنتج :
Chinaلون :
RAL7035ميناء الشحن :
Shenzhenمهلة :
3 weeksوزن :
180 Kgوصف

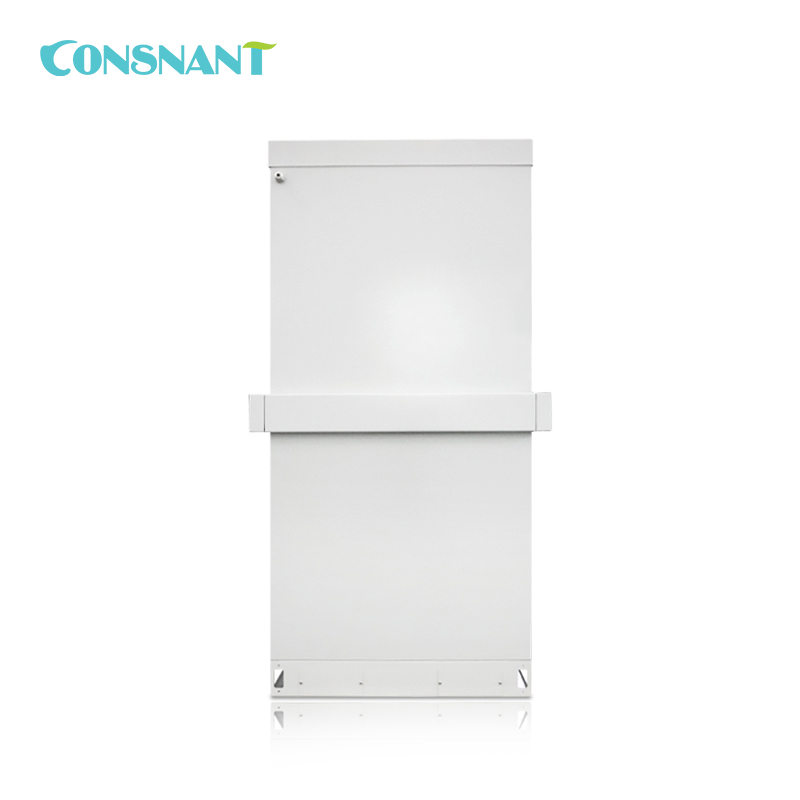

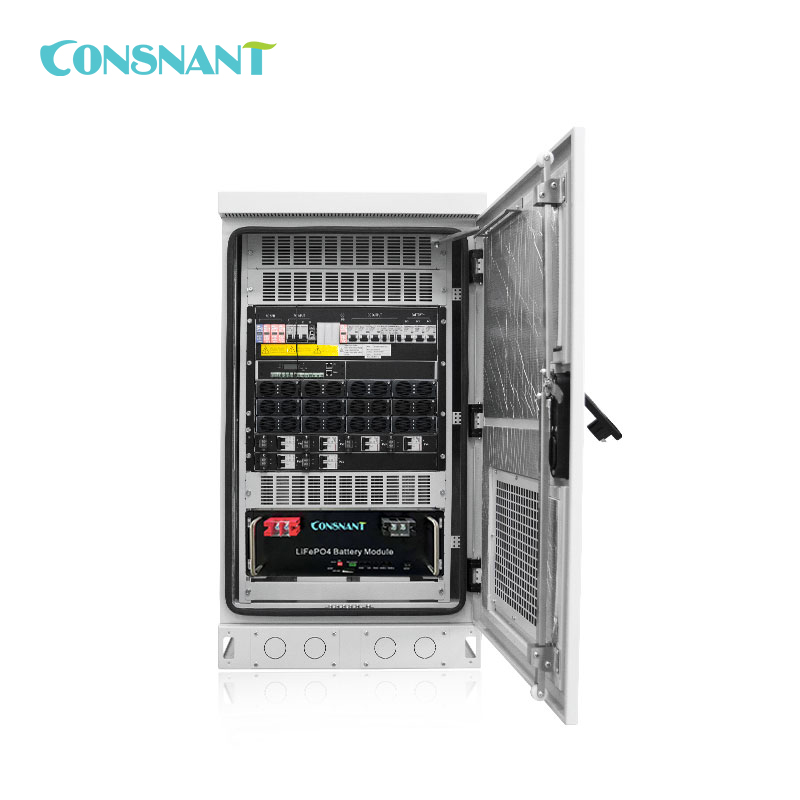

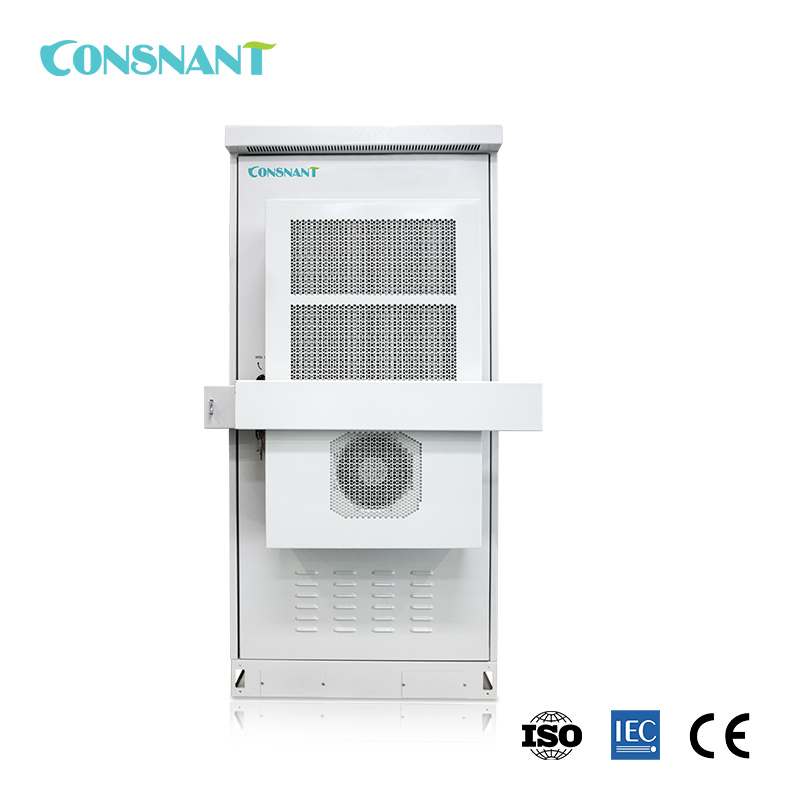

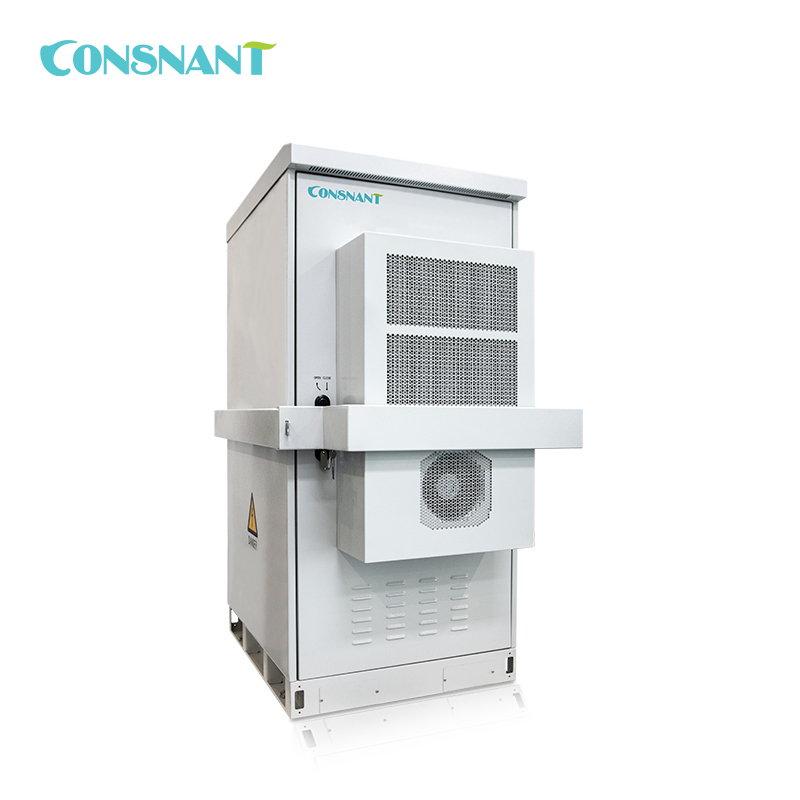

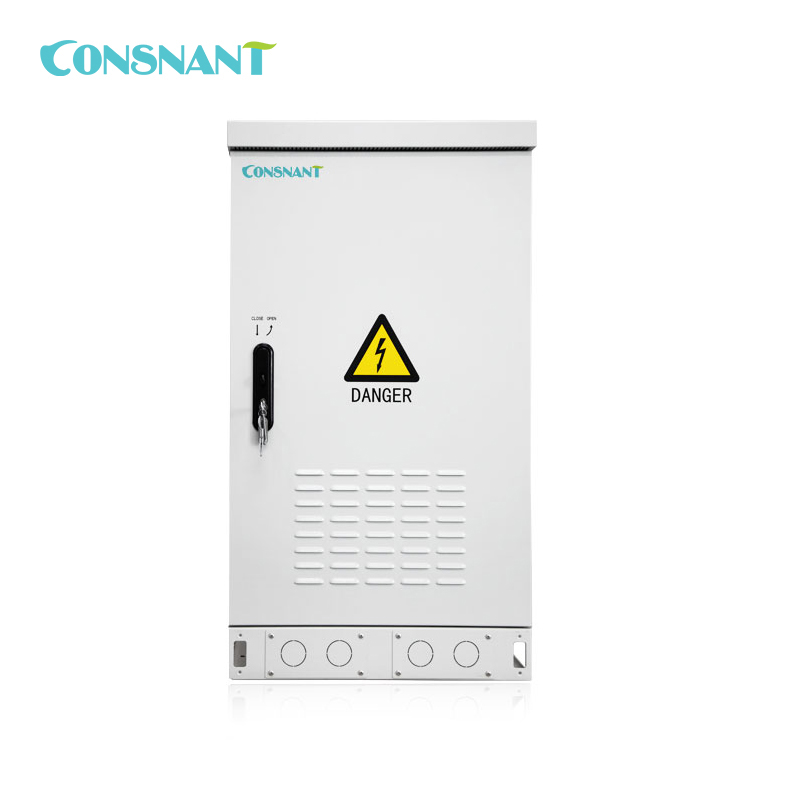

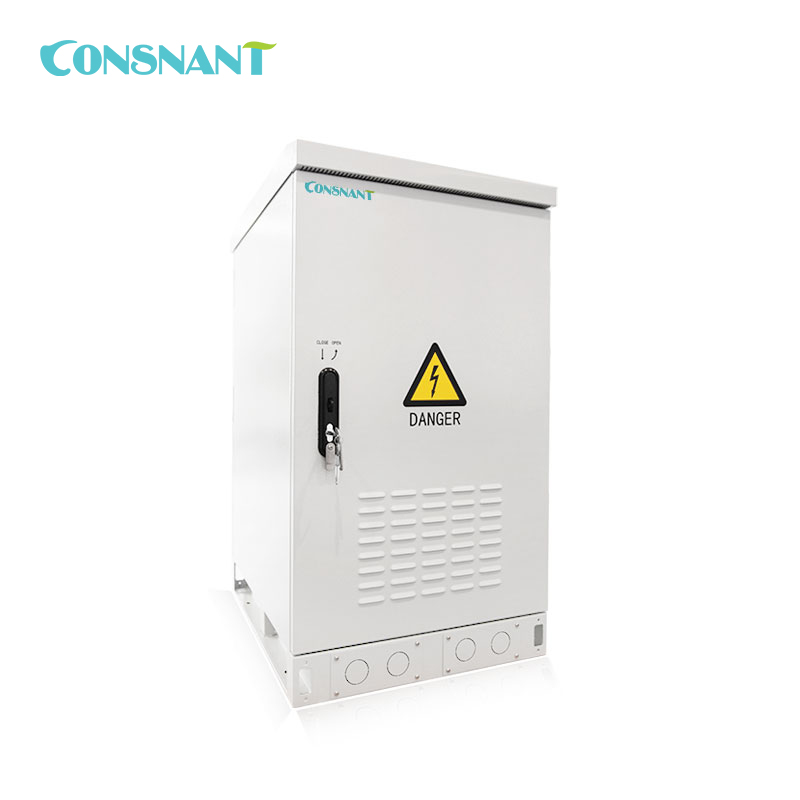

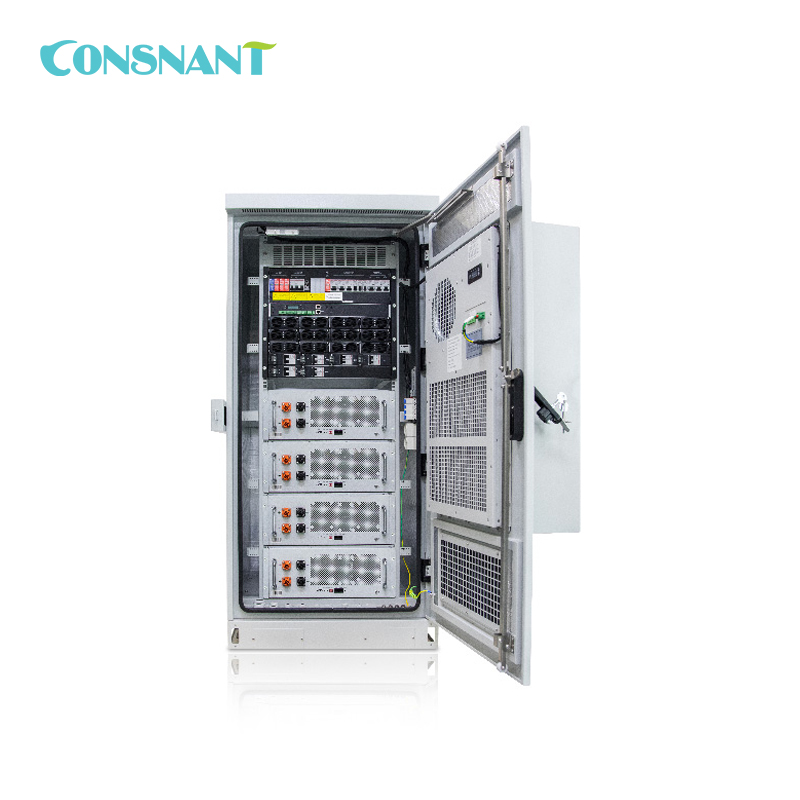

نظام الطاقة الهجين للاتصالات من سلسلة OD-TRISS هو نظام يدمج طاقة العاكس، وطاقة المقوم، والطاقة الكهروضوئية، ونظام التبريد، ونظام مراقبة الطاقة والبيئة، مما يوفر بيئة تشغيل آمنة وموثوقة لمعدات الاتصالات ويمكن استخدامه على نطاق واسع في مواقع محطات الاتصالات الخارجية.

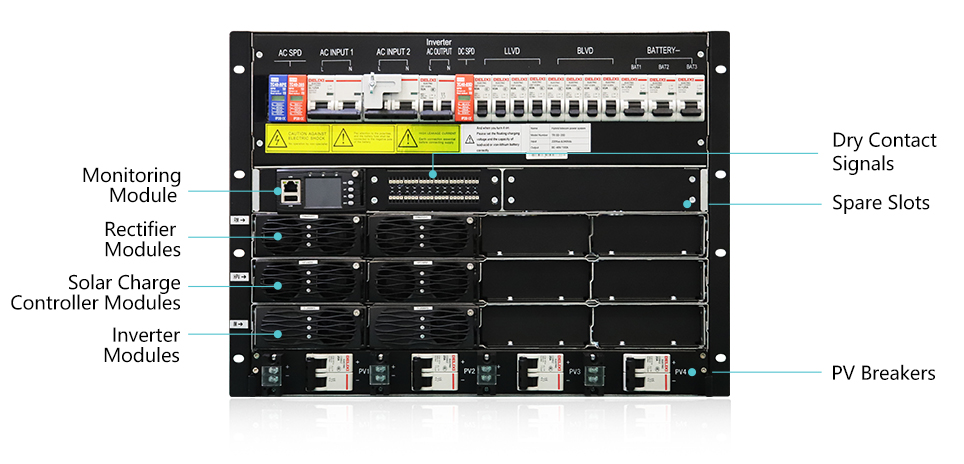

إعدادات:
| نموذج | إعدادات | نطاق جهد الإدخال | جهد الخرج | تيار الخرج (الحد الأقصى) | الطاقة الناتجة (القصوى) | عدد الوحدات |
|
سلسلة TRISS-48 (مقوم + عاكس + نقطة تتبع الطاقة القصوى) |
وحدات التقويم | 85~300 فولت تيار متردد | -53.5 فولت تيار مستمر | 400 أمبير | 16 كيلو واط | 1-4 |
| وحدات العاكس | 120-425 فولت تيار مستمر | -54.5 فولت تيار مستمر | 400 أمبير | 12 كيلو واط | 1-4 | |
| وحدات MPPT | 176-265 فولت تيار مستمر | 220 فولت تيار متردد / 230 فولت تيار متردد | \ | 8 كيلو واط | 1-4 |
المواصفات الفنية
| نموذج | OD-TRISS-48100 | |
| مجلس الوزراء | ||
| الحجم (مم) | العرض × العمق × الارتفاع = 759 × 693 × 1430 مم (بدون مكيف هواء) العرض × العمق × الارتفاع = 759 × 817 × 1430 مم (مع مكيف الهواء) |
|
| مساحة معدات المستخدم (U) | وفقًا لاحتياجات المستخدم | |
| الوزن (كجم) | 150/180 كجم (بدون/مع مكيف هواء) | |
| البيئة | ||
| درجة حرارة التشغيل | -20 درجة مئوية ~ +45 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | |
| الرطوبة النسبية | 5% رطوبة نسبية ~ 90% رطوبة نسبية | |
| ارتفاع | ≤4000 متر (سعة 3000~4000 متر مع انخفاض القدرة الإنتاجية) | |
| التحكم في درجة الحرارة | ||
| تبريد | مروحة واحدة أو اثنتين بجهد 48 فولت تيار مستمر، 100 واط، بتقنية PWM مع تنظيم درجة الحرارة (اختياري). مكيف هواء بقدرة 5000 واط، 1000 واط، 1500 واط (اختياري) يعمل بالتيار المتردد/المستمر مبادل حراري بقدرة 500 واط أو 1000 واط (اختياري) |
|
| التدفئة (اختياري) | سخان (500 واط) | |
| وحدة التقويم | ||
| القدرة المقدرة | 3000 واط (قياسي) / 4000 واط (اختياري) | |
| العدد (بالقطع) | 2 (من 1 إلى 4) | |
| الحجم (مم) | العرض × العمق × الارتفاع = 106.5 × 286 × 41.5 (±0.5 مم) | |
| الوزن (كجم) | <2 كجم | |
| وحدة العاكس | ||
| القدرة المقدرة | 2000 فولت أمبير | |
| العدد (بالقطع) | 2 (من 1 إلى 4) | |
| الحجم (مم) | العرض × العمق × الارتفاع = 106.4 × 291 × 41.5 (±0.5 مم) | |
| الوزن (كجم) | <2 كجم | |
| وحدة تتبع نقطة الطاقة القصوى للطاقة الشمسية | ||
| القدرة المقدرة | 3000 واط | |
| العدد (بالقطع) | 2 (من 1 إلى 4) | |
| الحجم (مم) | العرض × العمق × الارتفاع = 106.5 × 286 × 41.5 (±0.5 مم) | |
| الوزن (كجم) | <2 كجم | |
| مدخل التيار المتردد | ||
| الجهد المقنن لإدخال التيار المتردد | أحادي الطور 220 فولت تيار متردد / ثلاثي الأطوار 380 فولت تيار متردد | |
| نطاق جهد دخل التيار المتردد | 85 فولت تيار متردد ~ 300 فولت تيار متردد | |
| الحد الأقصى لتيار الإدخال المتردد | 104 أمبير (أحادي الطور) | |
| تردد جهد دخل التيار المتردد | 45~65 هرتز (القيمة النموذجية 50/60 هرتز) | |
| معامل قدرة التيار المتردد | ≥0.97 (حمل مقنن بجهد 220 فولت تيار متردد) | |
| مدخلات الطاقة الشمسية الكهروضوئية | ||
| نطاقات إدخال الطاقة الكهروضوئية | 120~425 فولت تيار مستمر (جهد بدء التشغيل أعلى من 160 فولت تيار مستمر) | |
| جهد الإدخال المقدر للخلايا الكهروضوئية | 340 فولت تيار مستمر | |
| نطاق جهد MPPT | من 120 فولت تيار مستمر إلى 340 فولت تيار مستمر | |
| الحد الأقصى لتيار الإدخال للخلايا الكهروضوئية | 17أ | |
| أقصى جهد دخل للخلايا الكهروضوئية | 450 فولت تيار مستمر (لا يمكن إتلاف مصدر الطاقة) | |
| حماية وحدة الخلايا الكهروضوئية من عكس القطب | خطأ في قطبية الإدخال، لا يوجد تلف | |
| حماية مدخلات وحدة الخلايا الكهروضوئية | فتيل موجب وسالب | |
| الناتج | ||
| سعة النظام | 6 كيلوواط (الحد الأقصى: 16 كيلوواط) | |
| نطاق جهد الخرج المستمر | -43.2 فولت تيار مستمر ~ -57.6 فولت تيار مستمر (القيمة النموذجية -53.5 فولت تيار مستمر) | |
| التيار المستمر | 200 أمبير (الحد الأقصى: 400 أمبير) | |
| نطاق جهد الخرج المتردد | 220 فولت تيار متردد / 230 فولت تيار متردد | |
| طاقة خرج التيار المتردد | 4 كيلوواط (الحد الأقصى: 8 كيلوواط) | |
| دقة تثبيت الجهد | ≤±1% | |
| تموجات وضوضاء الإخراج | ≤200mVp-p (جهد الإدخال المقنن والحمل وحد عرض النطاق الترددي 20 ميجاهرتز) | |
| عدم توازن تقاسم التيار | ≤±5% (ضمن نطاق الحمل 50-100%) | |
| كفاءة وحدة التقويم | ≥93%/≥95%/≥96% (اختياري) | |
| كفاءة وحدة الخلايا الكهروضوئية | ≥96% | |
| كفاءة وحدة العاكس | ≥90% | |
